مغزی 3/8 به 3/8 برنجی
مغزی اتصال مستقیم (Straight Union) سایز 3/8 به 3/8 اینچ، قطعه‌ای حیاتی برای اتصال دو لوله مسی با سایز یکسان در سیستم‌های تبرید. این محصول از شمش برنج با تراشکاری دقیق CNC تولید شده و دارای دو رزوه نری استاندارد SAE ۴۵ درجه است. ایده‌آل برای افزایش طول مسیر لوله‌کشی، اتصال لوله‌ها در فضاهای تنگ بدون نیاز به جوشکاری و رفع ناهماهنگی در نصب یونیت‌های اسپلیت و داکت اسپلیت.

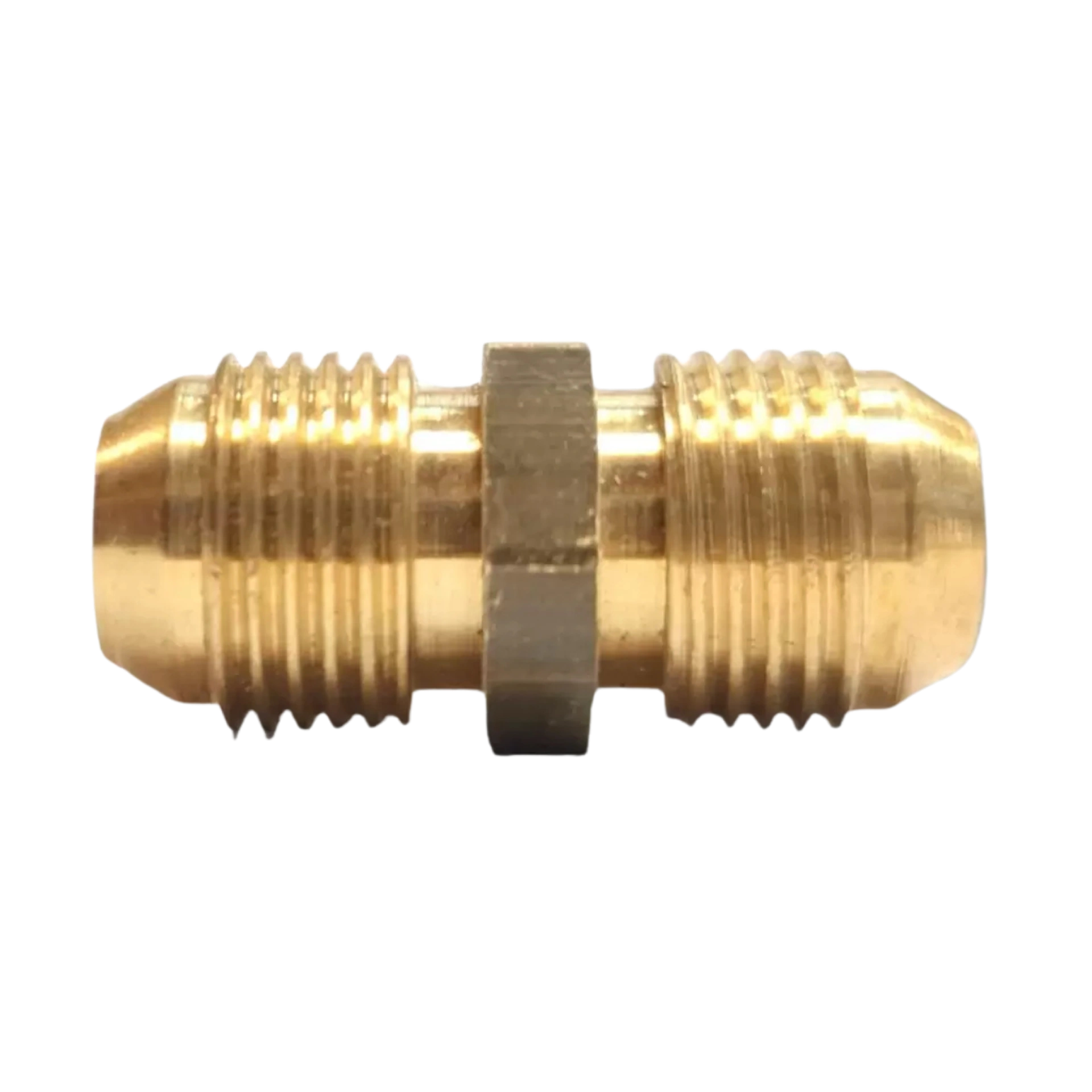

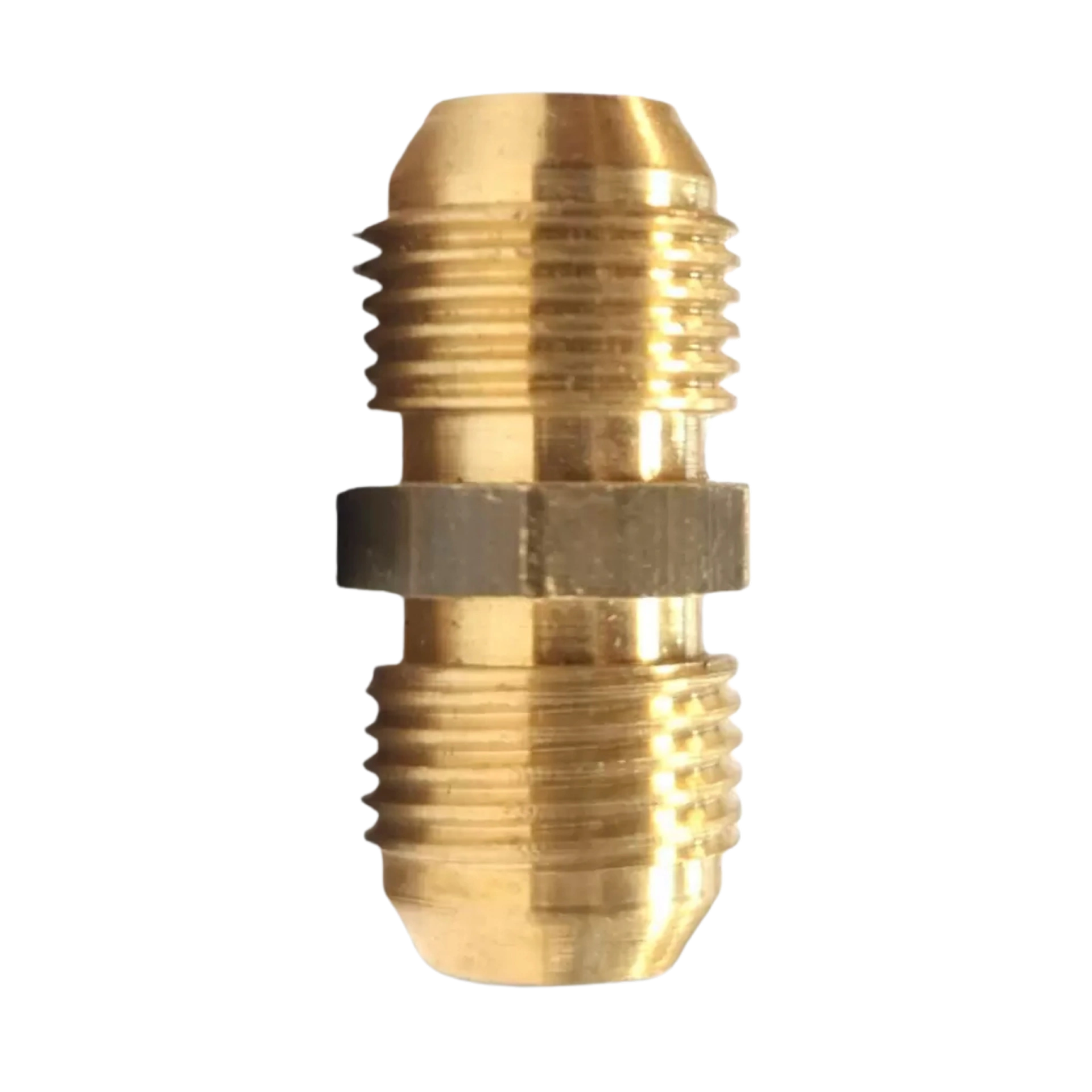

مغزی اتصال مستقیم (Straight Union) سایز 3/8 به 3/8 اینچ برنجی
در نصب سیستم‌های تهویه مطبوع، گاهی اوقات طول لوله‌کشی مسی موجود با موقعیت قرارگیری یونیت داخلی یا خارجی مطابقت ندارد و یا نیاز به اضافه کردن یک قطعه لوله جدید برای رسیدن به مقصد داریم. در چنین شرایطی، استفاده از جوشکاری مسی در محیط‌های مسکونی یا فضاهای بسته می‌تواند ریسک‌های ایمنی و فنی (مانند آسیب به عایق‌ها یا ایجاد دود) به همراه داشته باشد. مغزی اتصال مستقیم 3/8 به 3/8 اینچ، راهکاری مکانیکی، سریع و کاملاً ایمن برای اتصال دو لوله مسی با قطر یکسان است.
این قطعه با طراحی “اتصال مستقیم” (Straight) و استفاده از دو رزوه نری استاندارد SAE، اجازه می‌دهد تا دو مهره فلر (Lale) لوله‌ها به راحتی و با دقت بالا به بدنه مغزی متصل شوند. به دلیل ماهیت خط مکش یا رفت در بسیاری از سیستم‌ها، این قطعه باید بتواند تحت فشار بسیار بالای مبرد و تغییرات دمایی شدید، بدون کوچک‌ترین تغییر شکل یا نشتی، عملکرد خود را حفظ کند.
ویژگی‌های فنی و مهندسی محصول:
- ساختار یکپارچه و توپر (Solid Brass): برخلاف نمونه‌های ضعیف و سبک، این مغزی از برنج با چگالی بالا ساخته شده تا در برابر گشتاورهای بالای آچار هنگام بستن، دچار تغییر شکل یا پریدگی رزوه نشود.
- پرداخت دقیق سطح کونیک (Flared Seat): سطح تماس درون مغزی با دقت میکرونی تراشکاری شده تا نشست کامل مهره فلر لوله مسی و ایجاد آب‌بندی ۱۰۰٪ تضمین شود.
- مقاومت بالا در برابر خوردگی: استفاده از آلیاژ برنج استاندارد باعث می‌شود قطعه در مجاورت رطوبت و مبردهای مختلف، دچار اکسیداسیون یا پوسیدگی نشود.
- انعطاف‌پذیری در نصب: طراحی شش‌گوش استاندارد، امکان کار با انواع آچار (تخت، فرانسه یا خودکار) را در فضاهای بسیار محدود (مانند پشت پنل یا داخل یونیت) فراهم می‌کند.
نکته حرفه‌ای برای نصاب‌ها:
هنگام استفاده از مغزی‌های اتصال مستقیم، دقت کنید که طول لوله‌های مسی که قرار است به این قطعه متصل شوند، به اندازه کافی برای ایجاد لاله (Flare) استاندارد و نشست کامل در مغزی باشد. استفاده از مهره‌های فلر با کیفیت بالا در کنار این مغزی، ضریب اطمینان سیستم شما را در برابر نشت مبرد در طول سال‌های فعالیت، دوچندان می‌کند.
جدول مشخصات فنی
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| نوع محصول | مغزی اتصال مستقیم (Straight Union) |
| سایز ورودی | 3/8 اینچ (9.52 میلی‌متر / لوله ۳) |
| سایز خروجی | 3/8 اینچ (9.52 میلی‌متر / لوله ۳) |
| نوع اتصال | دو سر رزوه نری SAE (Male to Male 45°) |
| جنس متریال | آلیاژ برنج با تراشکاری CNC |
| کاربرد | اتصال دو لوله مسی یکسان و افزایش طول مسیر بدون جوشکاری |
| سازگاری با مبرد | مناسب برای تمام مبردهای فشار بالا (R22, R410A, R32) |
| ابعاد | 5 × 5 × 5 سانتیمتر |
|---|
