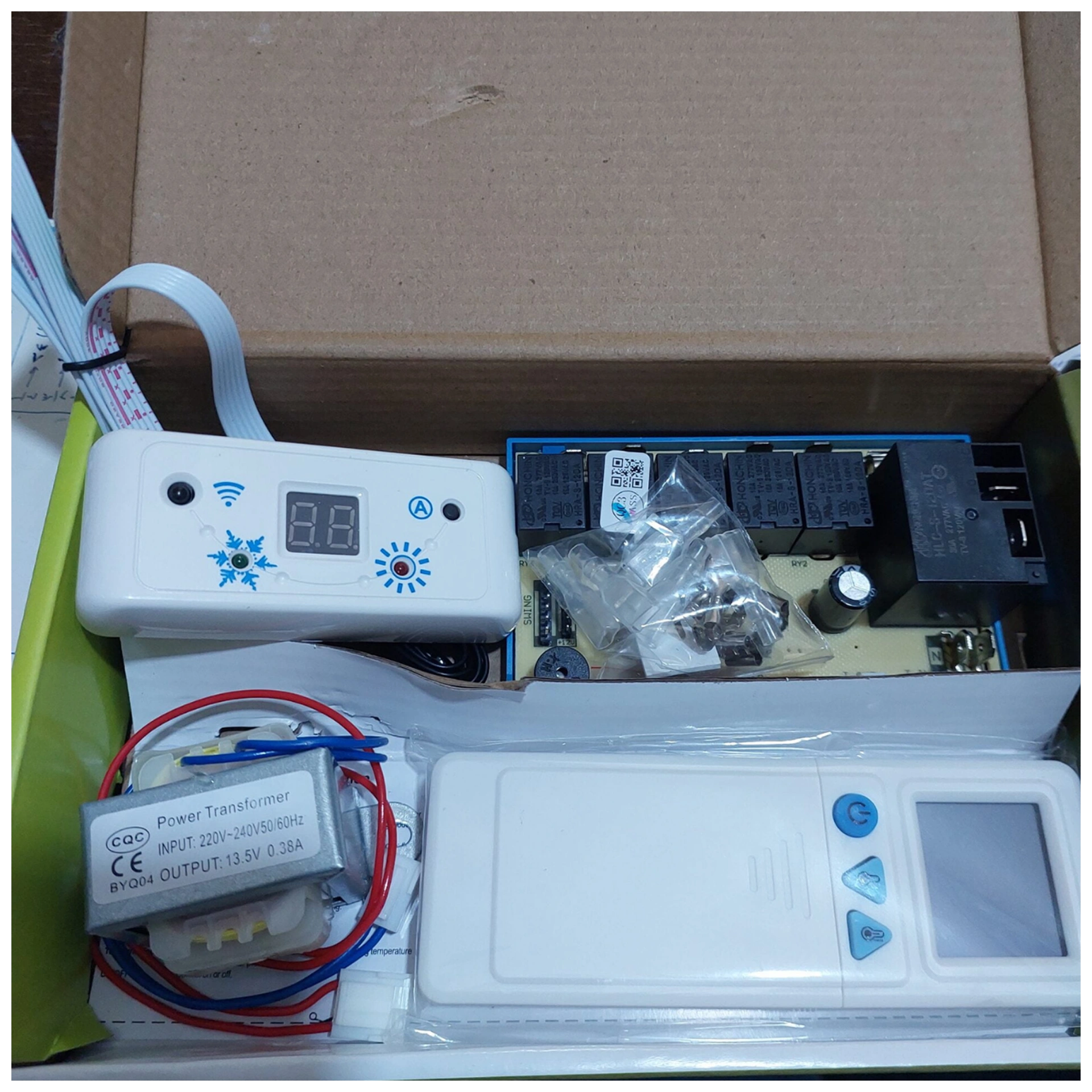

کیت برد همه‌کاره مادر کولر گازی او جی کول (OG Cool) مدل QD-U08C

خرابی برد اصلی در یونیت داخلی اسپلیت‌ها یکی از رایج‌ترین پیامدهای نوسانات شدید شبکه برق، صاعقه یا استهلاک طبیعی خازن‌ها و میکروکنترلرها در طول سال‌های کارکرد است. تهیه برد فابریک هر برند نه تنها زمان‌بر و هزینه‌بر بوده، بلکه در بسیاری از مدل‌های قدیمی غیرممکن است. کیت برد همه‌کاره مادر او جی کول مدل QD-U08C یک برد یونیورسال کامل، پایدار و تست‌شده است که قابلیت راه‌اندازی و کنترل تمامی کولرهای گازی اسپلیت تک‌پنل معمولی (غیر اینورتر) از ظرفیت ۷۰۰۰ تا ۳۰۰۰۰ BTU را داراست.

تفاوت عمده مدل QD-U08C برند OG Cool در طراحی جمع‌وجور برد و پنل گیرنده آن است؛ این ویژگی باعث می‌شود تکنسین بتواند چشمی مادون قرمز و چراغ‌های وضعیت (LED Status) را به‌سادگی و بدون نیاز به برش‌کاری یا تغییرات نامتقارن در قاب فابریک پنل داخلی جاسازی کند. علاوه بر این، مدار چاپی تقویت‌شده و حضور ترانسفورماتور کاهنده مجزا از گرم شدن بیش‌ازحد لاجیک برد فرمان در اقلیم‌های بسیار گرم جنوب جلوگیری به عمل می‌آورد.

ویژگی‌های فنی که خیال نصاب را راحت می‌کند:

• رله استارت سنگین ۳۰ آمپر (Heavy Duty Relay): طراحی ویژه برای تحمل جریان راه‌اندازی (LRA) کمپرسورهای روتاری و پیستونی بدون ریسک چسبیدن کنتاکت‌ها.
• سنسورهای دوبل حرارتی (Dual Sensors): مجهز به ترمیستور محیطی حساس (Room) و سنسور مسی ضد آب لوله (Pipe) جهت مدیریت دیفراست زمستانه و فعال‌سازی حفاظت ضد یخ‌زدگی (Anti-Freezing).
• پنل گیرنده ارگونومیک با دکمه اضطراری (Auto Run): دارای نشانگرهای نوری شفاف برای نمایش وضعیت پاور، کمپرسور و تایمر به همراه کلید راه‌اندازی دستی در صورت نبود ریموت.
• تایمر تاخیر ایمنی کمپرسور (۳ دقیقه‌ای): محافظت قطعی از سیلندر و سیم‌پیچ کمپرسور در برابر استارت تحت فشار بالا پس از قطع و وصل‌های ناگهانی برق.
• پشتیبانی کامل از مدار بادزن و شیر برقی: دارای ۳ خروجی رله‌ای مجزا برای دورهای کم، متوسط و زیاد فن پنل داخلی (High/Med/Low) به همراه خروجی شیر چهارراهه (۴-Way Valve) و موتور دمپر سوئینگ (Step Motor).

توصیه فنی برای افزایش طول عمر اتصال و قطعه (بسیار مهم):

هنگام نصب و سیم‌کشی کیت برد QD-U08C به این قواعد کلیدی دقت کنید:
۱. نحوه اتصال موتور فن چند سرعته (AC Multi-Speed): حتماً قبل از اتصال، دیاگرام سیم‌بندی موتور فن را از روی بدنه موتور چک کنید تا سیم‌های دور کند، متوسط و تند با پین‌های Low، Med و High جابه‌جا متصل نشوند.
۲. ثبیت و عایق‌کاری ترانسفورماتور: ترانسفورماتور ۱۲ ولت کاهنده را در محلی خشک درون جعبه برق پیچ کنید تا از هرگونه برخورد آن با بدنه‌های فلزی و لرزش‌های صوتی جلوگیری شود.
نکته طلایی: برای اتصال سیم اصلی کمپرسور و ورودی فاز، حتماً از سرسیم‌های ضخیم برنجی عایق‌دار و ابزار پرس مناسب استفاده کنید؛ شل بودن فیش‌ها جریان عبوری را به حرارت شدید تبدیل کرده و باعث آب شدن پلاستیک رله و آسیب غیرقابل جبران به برد می‌شود.

جدول مشخصات فنی
