کیت برد همه‌کاره کولر گازی او جی کول (OG Cool) مدل QD-U12
برد همه‌کاره کولر گازی او جی کول مدل QD-U12 (OG Cool)، کیت کامل و مهندسی‌شده جهت جایگزینی قطعی بردهای سوخته یا نایاب در تمامی اسپلیت‌های معمولی (On/Off). مجهز به رله کمپرسور توان‌بالا (۳۰ آمپر) برای تحمل جریان راه‌اندازی (LRA)، ترانس تغذیه مجزای ایزوله برای مقاومت در برابر نوسانات شبکه برق، نمایشگر دیجیتال LED با سنسور مادون قرمز (IR) و دو عدد سنسور دمای محیط و لوله (Room & Pipe Sensors) با پاسخ‌دهی حرارتی دقیق. دارای لاجیک هوشمند با ۵ حالت کاری، محافظت ۳ دقیقه‌ای از کمپرسور و کنترل کامل ۳ دور فن اواپراتور.
کیت برد همه‌کاره کولر گازی او جی کول (OG Cool) مدل QD-U12
در بازار تعمیرات و خدمات تهویه مطبوع، بارها پیش می‌آید که برد الکترونیکی فابریک یونیت داخلی بر اثر نوسانات شدید برق شهری، سوختن میکروکنترلر اصلی یا عدم دسترسی به قطعه شرکتی، غیرقابل تعمیر اعلام می‌شود. در چنین شرایطی، تعویض دستگاه توجیه اقتصادی ندارد. برد همه‌کاره کولر گازی او جی کول مدل QD-U12 مطمئن‌ترین، اقتصادی‌ترین و سازگارترین راه‌حل مهندسی برای احیای دوباره انواع کولرهای گازی اسپلیت معمولی (غیر اینورتر) از ظرفیت ۹۰۰۰ تا ۳۰۰۰۰ BTU/h است.
تفاوت کیت QD-U12 برند OG Cool با مدل‌های متفرقه بازار در پایداری قطعات الکترونیکی آن است. این برد با دارا بودن ترانسفورماتور کاهنده مجزا (External Transformer)، نویزها و ریپل‌های ولتاژ ورودی را فیلتر کرده و با جدا کردن بخش تغذیه از خط لاجیک PCB، از داغ شدن مدار مدارفرمان جلوگیری می‌کند. همچنین حضور رله‌های باکیفیت و خطوط مدار چاپی (Copper Traces) تقویت‌شده، تضمین می‌کند که برد در شرایط دمایی بالای تابستان بدون خطا به کار خود ادامه دهد.
ویژگی‌های فنی که خیال نصاب را راحت می‌کند:
- رله پرقدرت کمپرسور (30A Heavy-Duty Relay): توانایی سوئیچینگ عالی برای استارت کمپرسورهای پیستونی و روتاری بدون ریسک خال زدن یا چسبیدن پلاتین رله.
- پکیج اتصالات و سنسورهای دوبل: شامل سنسور محیطی (Room) با روکش رزینی و سنسور مسی لوله (Pipe) با دقت بالا جهت تشخیص دقیق زمان دیفراست و جلوگیری از یخ‌زدگی اواپراتور (Anti-Freezing).
- نمایشگر دیجیتال شکیل (LED Display Panel): نمایش دمای محیط و وضعیت دستگاه به همراه کلید Emergency (استارت اضطراری) دستی روی پنل گیرنده.
- حفاظت هوشمند ۳ دقیقه‌ای (Compressor Delay): مدار تاخیر زمانی خودکار جهت یکسان‌سازی فشار گاز خطوط مبرد قبل از استارت مجدد کمپرسور و جلوگیری از سوختن سیم‌پیچ زیر بار مکانیکی.
- کنترل کامل قطعات جانبی: خروجی‌های اختصاصی و تفکیک‌شده برای ۳ سرعت فن پنل (Low/Med/High)، شیر چهارراهه برقی (Heating Valve) و استپر موتور دمپر هدایت باد (Swing Motor).
توصیه فنی برای افزایش طول عمر اتصال و قطعه (بسیار مهم):
هنگام سیم‌کشی و جایگزینی برد QD-U12، حتماً به این نکات ظریف دقت کنید:
۱. بررسی نوع موتور فن پنل: این برد برای فن‌های چند سرعته رله‌ای (AC Multi-Tap) طراحی شده است. سیم‌های دورهای کند، متوسط و تند را مطابق نقشه پشت جعبه به پین‌های Low، Med و High متصل نمایید و سیم مشترک (Common) و خازن را در جای خود سربندی کنید.
۲. استقرار دقیق سنسور پایپ (لوله مسی): سنسور مسی لوله را حتماً در لوله فابریک اواپراتور (Well) قرار دهید یا با بست کمربندی و چسب آلومینیومی کاملاً به لوله بچسبانید؛ رها شدن این سنسور باعث اختلال در عملکرد سیستم سرمایش و یخ زدن کویل می‌شود.
نکته طلایی: برای اتصال سیم فاز خروجی به رله کمپرسور (ترمینال COMP)، حتماً از سرسیم‌های برنجی ضخیم، پرس‌شده و روکش‌دار استفاده کنید. لقی فیش نری/مادگی در جریان‌های بالا باعث ایجاد آرک (جرقه حرارتی)، ذوب شدن پایه رله و در نهایت سوختن فیوز برد خواهد شد!
جدول مشخصات فنی
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| نوع قطعه | کیت کنترلر همه‌کاره اسپلیت (Universal A/C Control System) |
| برند و مدل | او جی کول (OG Cool) – مدل QD-U12 |
| سازگاری با سیستم‌ها | انواع کولر گازی و اسپلیت معمولی (On/Off) از ۹۰۰۰ تا ۳۰۰۰۰ BTU |
| ولتاژ کاری | ۲۲۰ الی ۲۴۰ ولت متناوب (AC) – به همراه ترانس کاهنده ۱۲ ولت مجزا |
| ظرفیت رله کمپرسور | ۳۰ آمپر (Heavy-Duty Relay) |
| حالت‌های کاری دستگاه | ۵ حالت: سرمایش (Cool)، گرمایش (Heat)، رطوبت‌زدایی (Dry)، فن (Fan) و خودکار (Auto) |

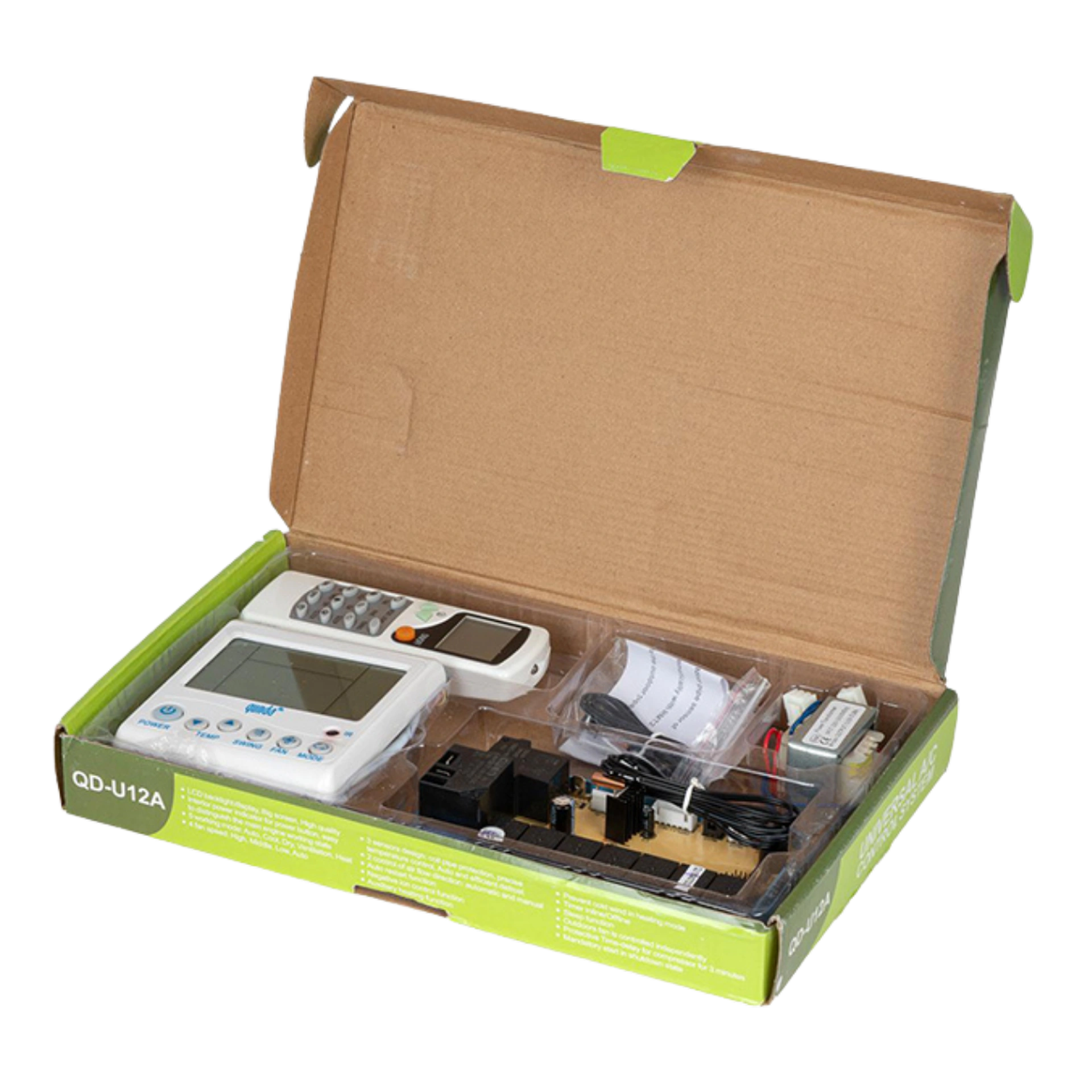

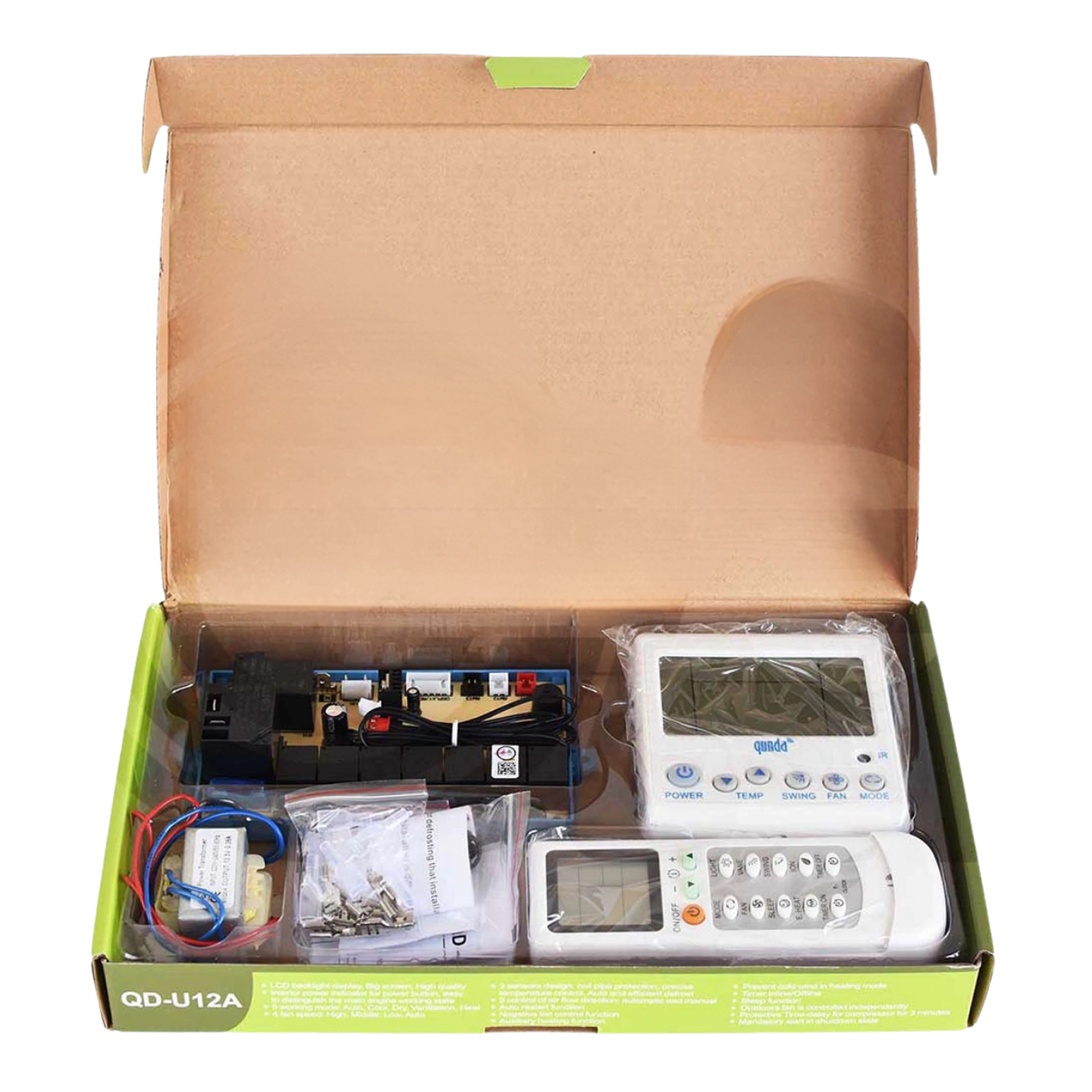

| اقلام همراه کیت | برد اصلی، ریموت کنترل با هولدر، پنل نمایشگر دیجیتال، ترانس تغذیه، سنسور محیط، سنسور لوله، کانکتورها |
| ویژگی‌های حفاظتی | تایمر تاخیر کمپرسور، سیستم ضد یخ‌زدگی اواپراتور، حافظه خودکار پس از قطع برق (Auto-Restart) |
| ابعاد | 35 × 35 × 35 سانتیمتر |
|---|
