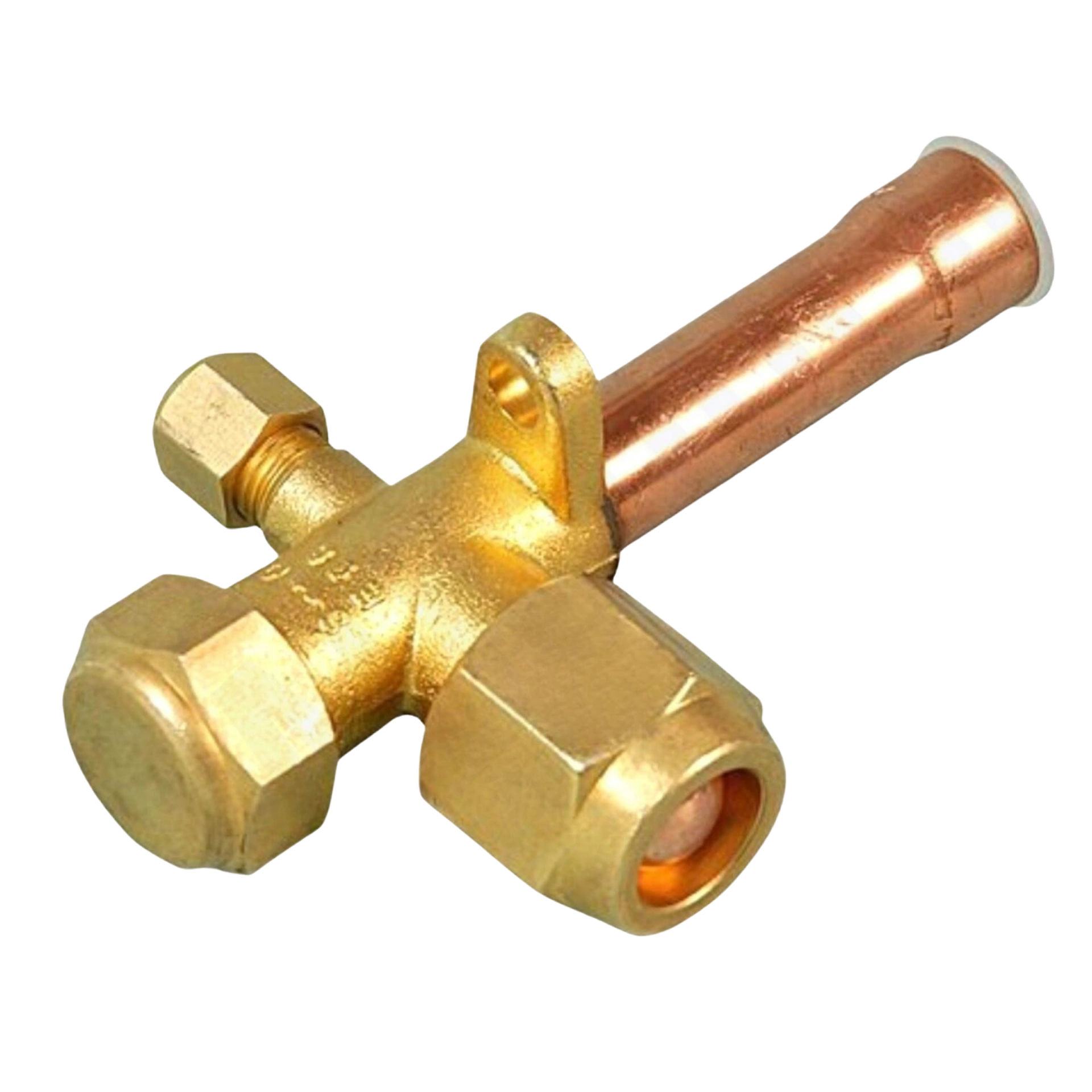

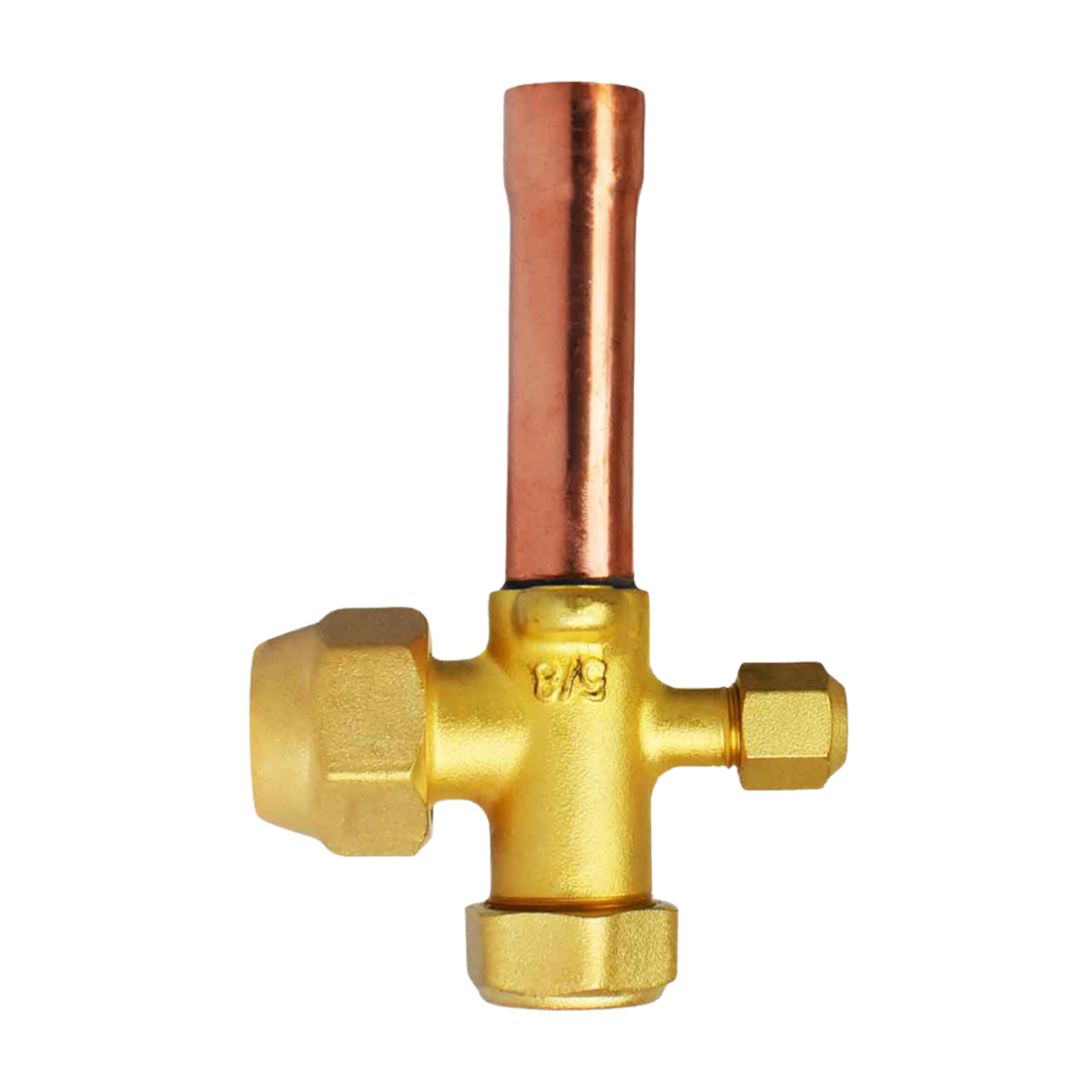

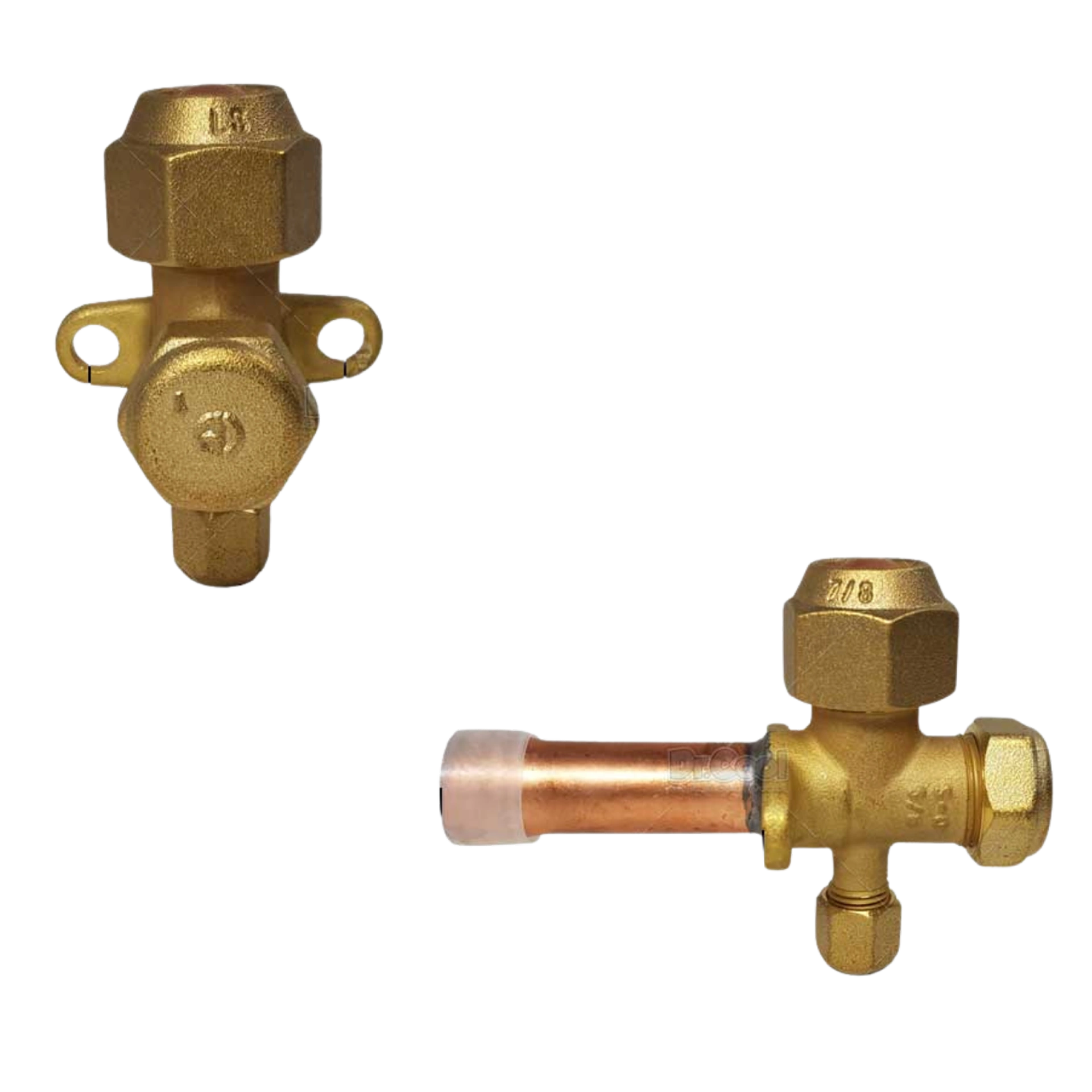

شیر سرویس کولر اسپلیت سایز 5/8 اینچ صاف (مستقیم 180 درجه)

در یونیت خارجی (کندانسور) سیستم‌های تهویه مطبوع با ظرفیت بالا نظیر اسپلیت‌های ۲۴,۰۰۰ و ۳۰,۰۰۰ و داکت اسپلیت‌ها، لوله خط مکش با سایز 5/8 اینچ (15.88 میلی‌متر) وظیفه انتقال حجم بالای گاز مبرد خنک‌شده به سمت کمپرسور را دارد. در مدل‌هایی که زاویه قرارگیری لوله مسی خروجی از رادیاتور کندانسور به صورت موازی با شاسی بیرونی است، استفاده از شیرهای ۹۰ درجه باعث کشیدگی، دوپهن شدن لوله و اعمال تنش فیزیکی به اتصالات جوش می‌شود. شیر سرویس ۵/۸ اینچ صاف (۱۸۰ درجه) دقیقاً برای برقراری اتصالی مستقیم، مستقیم و بدون افت فشار طراحی شده است.

بدنه این شیر سرویس از شمش برنجی اکسترود و فورج گرم تولید شده که عاری از هرگونه حباب هوا، تخلخل میکروسکوپی و ترک‌های ساختاری است. به دلیل حساسیت شدید مبردهای نوین پرفشار نظیر R410A و R32، آب‌بندی سیت داخلی این شیر با پکینگ تفلون صنعتی (PTFE) و اورینگ‌های مقاوم در برابر روغن‌های سنتتیک (POE) به بالاترین استاندارد مهندسی مجهز گردیده است.

ویژگی‌ها و مزایای برجسته شیر سرویس ۵/۸ مستقیم:

• جریان خطی و حداقل افت فشار: برخلاف شیرهای کج یا خم، مسیر داخلی ۱۸۰ درجه موجب هدایت یکنواخت گاز مکش و کاهش کار مکانیکی کمپرسور می‌گردد.
• پورت شارژ و تخلیه والودار (Schrader Port): دارای خروجی استاندارد ۱/۴ اینچ به همراه والو سوزنی و درپوش برنجی اورینگ‌دار جهت عملیات وکیوم، شارژ گاز و اندازه‌گیری فشار گیج منیفولد.
• مغزی سه‌راهه با ورودی آچار آلن: حرکت نرم پیستون داخلی بدون لق‌زدگی، امکان باز و بست کامل خط مبرد (Front-seat و Back-seat) را در فصول سرویس و دمونتاژ فراهم می‌کند.
• دنباله مسی استاندارد با لحیم‌کاری نقره: لوله مسی متصل به شیر از مس خالص ساخته شده تا فرایند جوشکاری با سیم‌جوش نقره به مدار داخلی کندانسور بدون نشتی انجام شود.
• پایه نگهدارنده فلنجی محکم: تعبیه دو سوراخ استاندارد روی پایه جهت اتصال ایمن به بدنه فلزی کندانسور برای مقاومت در برابر گشتاور آچارکشی مهره فلر.

توصیه‌های فنی و نحوه جوشکاری (مخصوص نصاب‌ها و سرویس‌کاران)

حرارت مشعل اکسی‌استیلن یا تورچ گاز هنگام جوش دادن لوله مسی شیر سرویس به خط لوله کندانسور، به راحتی به بدنه برنجی انتقال یافته و واشرهای تفلونی داخل مغزی و سوزن والف را می‌سوزاند. برای پیشگیری از نشت گاز پس از نصب، رعایت موارد زیر الزامی است:

1. پیش از جوشکاری، حتماً مغزی سوزن پورت شارژ را به وسیله سوزن‌بازکن استاندارد خارج نمایید.
2. مغزی آلن شیر سرویس را تا انتها باز (Back-seat) کنید.
3. بدنه برنجی شیر را با یک تکه پارچه کاملاً خیس یا ژل‌های خنک‌کننده ضدحرارت بپوشانید تا دمای منتقل‌شده به سیت آب‌بندی بیش از ۱۰۰ درجه سانتی‌گراد افزایش نیابد.
4. در زمان بستن مهره فلر لوله ۵/۸، از دو عدد آچار (یکی به عنوان تکیه‌گاه روی شش‌گوش شیر و دیگری برای چرخش مهره) استفاده کنید تا لوله مسی از پشت نشکند.

جدول مشخصات فنی قطعه
