گیج منیفولد دوقلو KRYSTAL مدل CT-536G
تومان4.000.000
گیج منیفولد دوقلو KRYSTAL مدل CT-536G، ابزار دقیق و کارگاهی برای اندازه‌گیری فشار مکش (Low) و رانش (High)، وکیوم اصولی و شارژ انواع گازهای مبرد در کولرهای گازی، چیلرها و سیستم‌های تبرید. این ست مجهز به بدنه آلومینیومی فورج‌شده آنودایز، شیرهای فلکه‌ای ارگونومیک، سایت‌گلس (Sight Glass) جهت مشاهده جریان فاز مایع و گاز مبرد، و ۳ رشته شیلنگ فشار قوی (رنگی) با اتصالات برنجی استاندارد است. طراحی عقربه‌های روغنی/کالیبره‌شده با مقاومت در برابر پالس و لرزش‌های ناگهانی فشار.

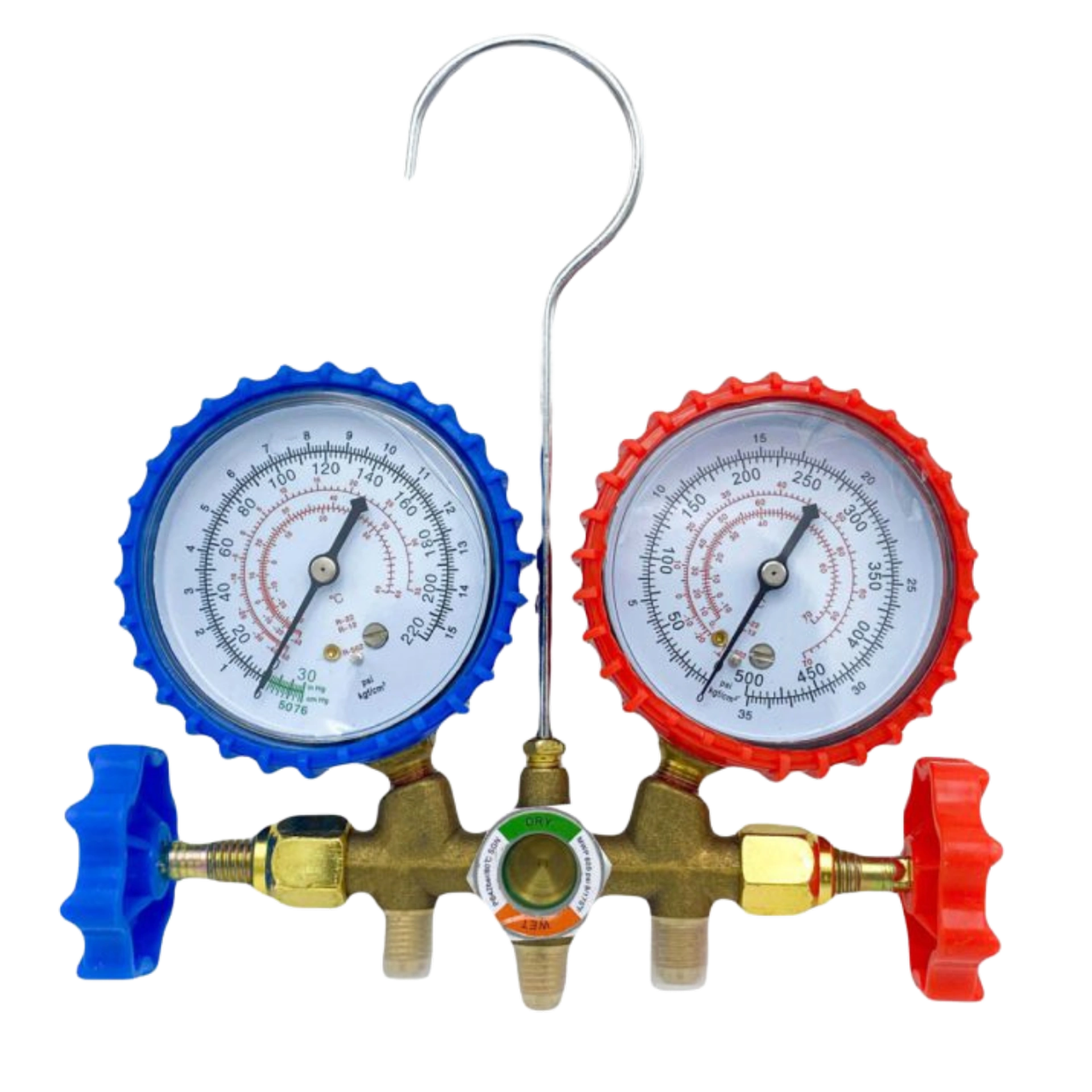

گیج منیفولد دوقلو کریستال مدل CT-536G
در فرایند عیب‌یابی، نشت‌یابی، تخلیه، وکیوم و تزریق مبرد، استفاده از یک گیج منیفولد کالیبره و بدون نشتی حیاتی‌ترین شرط رسیدن به فشار عملیاتی استاندارد است. گیج منیفولد دوقلو KRYSTAL مدل CT-536G با ترکیب بدنه مقاوم آلومینیومی، ساعت‌های خوانا و روکش محافظ ضربه‌گیر لاستیکی، نیاز کامل تکنسین‌های تهویه مطبوع و تبرید صنعتی را پوشش می‌دهد.
این منیفولد دارای دو ساعت اندازه‌گیری فشار است: گیج آبی‌رنگ برای سنجش خط مکش و وکیوم (Low Pressure / Compound Gauge) و گیج قرمزرنگ برای خط دهش و فشارهای بالا (High Pressure Gauge). وجود سایت‌گلس شیشه‌ای در مرکز منیفولد به تکنسین امکان می‌دهد تا هنگام شارژ مبرد، وضعیت عبور مایع یا حباب‌های ناشی از وجود رطوبت و هوا را به صورت چشمی و آنی رصد کند.
ویژگی‌ها و مزایای برجسته KRYSTAL CT-536G:
- بدنه آلومینیومی مستحکم و آنودایز: ماشین‌کاری فوق‌العاده دقیق مسیرهای عبور گاز جهت حذف افت فشار و جلوگیری از نشتی مبرد.
- محافظ‌های ضربه‌گیر لاستیکی (Rubber Boots): کاورهای ارتجاعی ضخیم دور گیج‌ها برای محافظت از مکانیزم بوردون (Bourdon Tube) در برابر ضربه و افتادن احتمالی.
- سایت‌گلس با دید شفاف: امکان پایش پیوسته فاز مایع حین شارژ گاز کپسول یا برگشت روغن به کمپرسور.

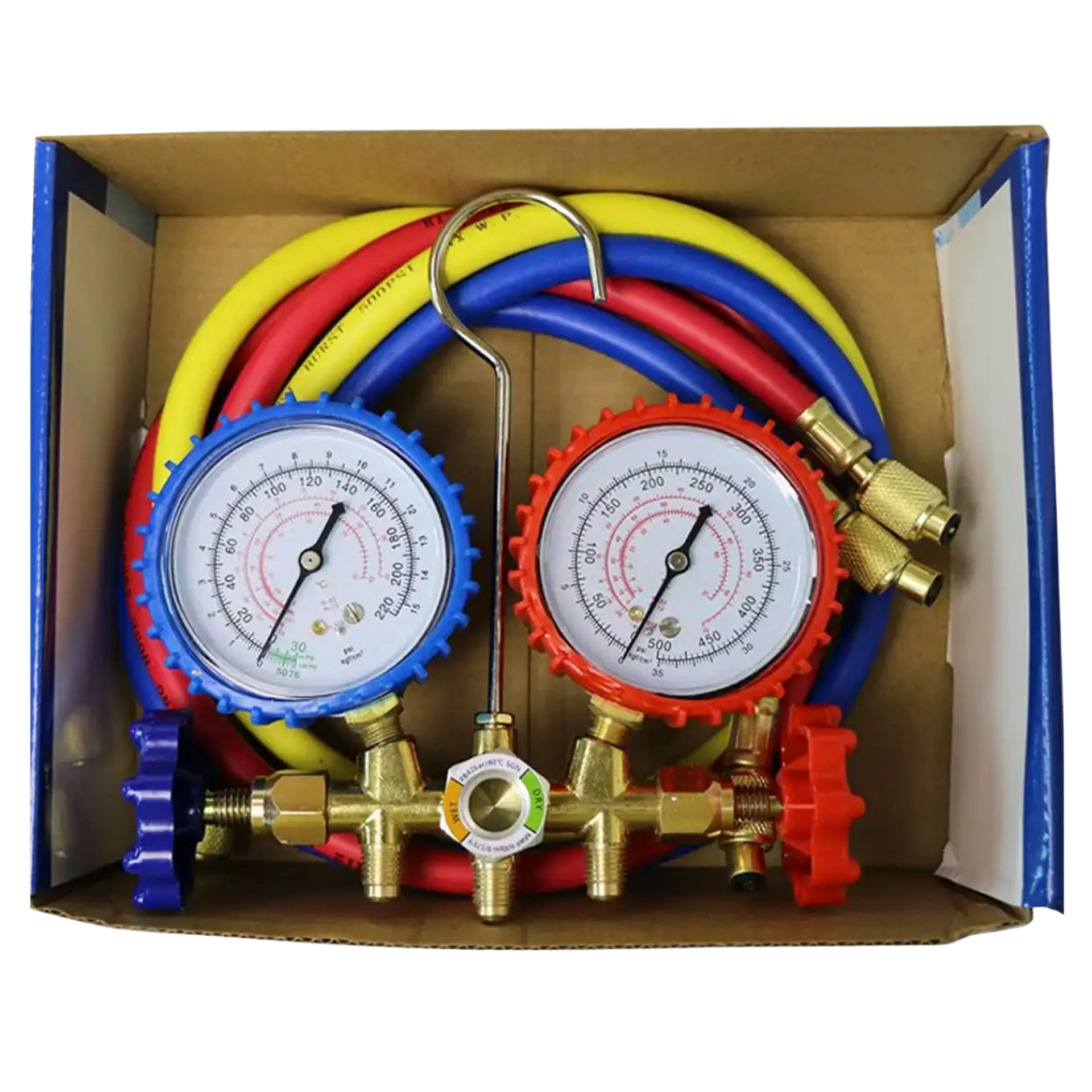

- شیلنگ‌های فشار قوی سه‌رنگ: شامل ۳ شیلنگ استاندارد (آبی، قرمز، زرد) با مهره‌های برنجی رزوه‌شده مقاوم در برابر فشار ترکیدگی بالا و سازگار با انواع گازها.
- پیچ کالیبراسیون دستی: امکان صفر کردن آسان عقربه در شرایط اختلاف فشار جوی یا تغییرات دمایی شدید.
توصیه طلایی تکنسین‌های بندری‌کول هنگام استفاده از منیفولد:
برای حفظ دقت ساعت‌ها و سلامت شیلنگ‌ها، این اصول تخصصی را رعایت کنید:
۱. هواگیری شیلنگ‌ها (Purge): قبل از تزریق گاز به سیکل، حتماً مقدار اندکی از مبرد را از کانکشن سر شیلنگ هواگیری کنید تا هوای گیر افتاده داخل شیلنگ زرد رنگ، وارد مدار بسته مبرد نشود.
۲. بستن شیر قبل از تست نشت با ازت: اگر قصد نشت‌یابی با گاز نیتروژن (ازت) در فشارهای بالاتر از ۳۰۰ تا ۴۰۰ PSI را دارید، حتماً گیج کم‌فشار (آبی) را کاملاً ببندید تا دیافراگم و فنر بوردون آن آسیب نبیند.
۳. تعویض به موقع واشرهای تفلونی شیلنگ: واشرهای لاستیکی سر شیلنگ بعد از مدتی خشک می‌شوند؛ وجود نشتی ریز در کانکشن‌ها می‌تواند در مرحله وکیوم عمیق (Microns)، نتیجه تست وکیوم را اشتباه نشان دهد.
جدول مشخصات فنی
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| برند و مدل | KRYSTAL CT-536G |
| نوع منیفولد | دوقلو (۲ شیره / ۲ ساعته) |
| گیج فشار پایین (آبی) | 30in.Hg~0~500 PSI (مناسب وکیوم و فشار خط مکش) |
| گیج فشار بالا (قرمز) | 0~800 PSI (مناسب خط دیسشارژ و تست فشار) |
| مبردهای سازگار روی صفحه | R22 / R134a / R410A / R404A (بسته به سری ساخت) |
| سایت‌گلس (چشمی دید گاز) | دارد (داخلی شیشه‌ای) |
| اقلام همراه | ۳ عدد شیلنگ فشار قوی (طول حدود ۹۰ الی ۱۲۰ سانتیمتر)، قلاب آویز فلزی |
| سایز کانکشن رزوه شیلنگ‌ها | استاندارد 1/4 اینچ SAE |
| وزن | 3000 کیلوگرم |
|---|---|
| ابعاد | 25 × 25 × 25 سانتیمتر |
