یو مسی (U) چینی 1/4 ضخامت 0.020
تومان65.000

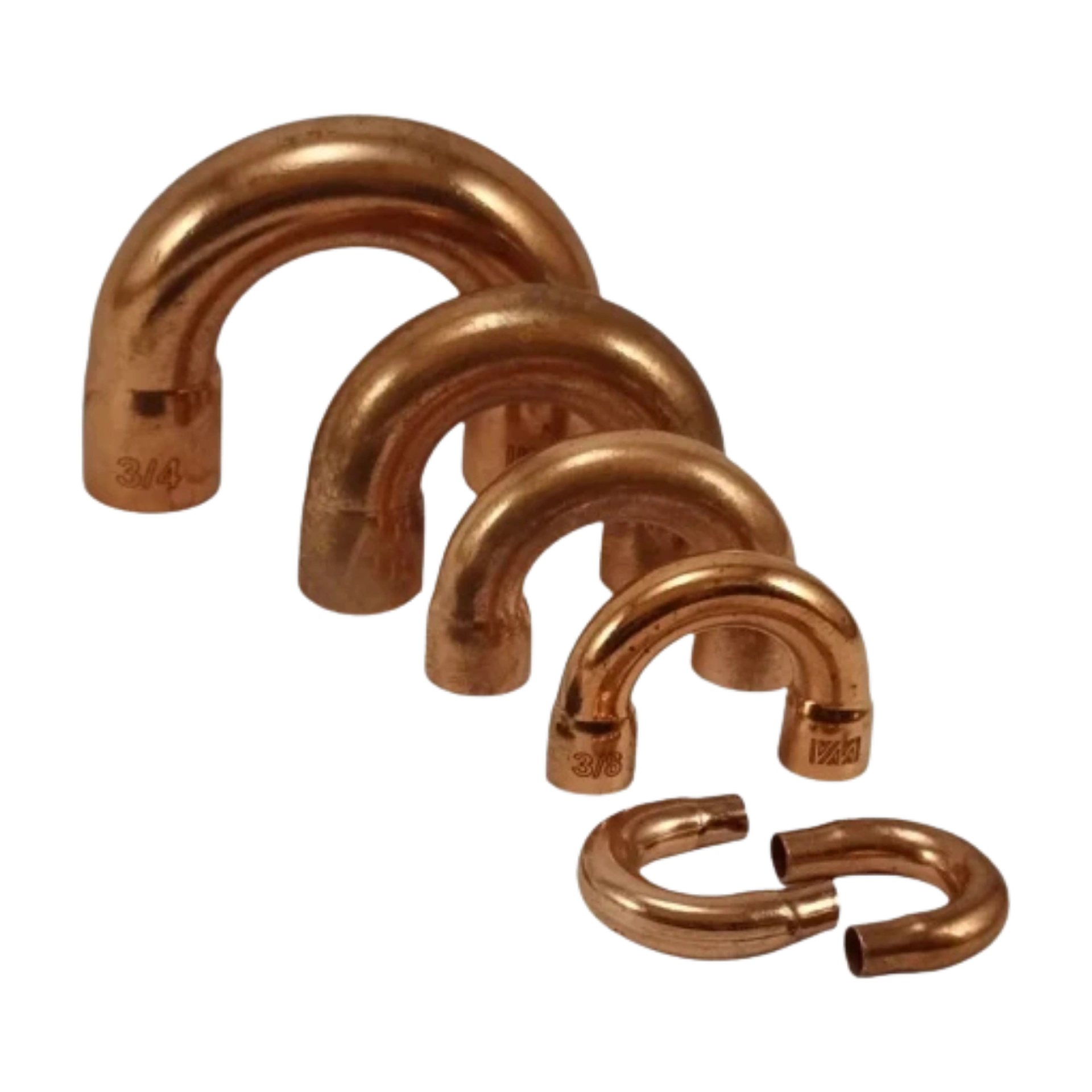

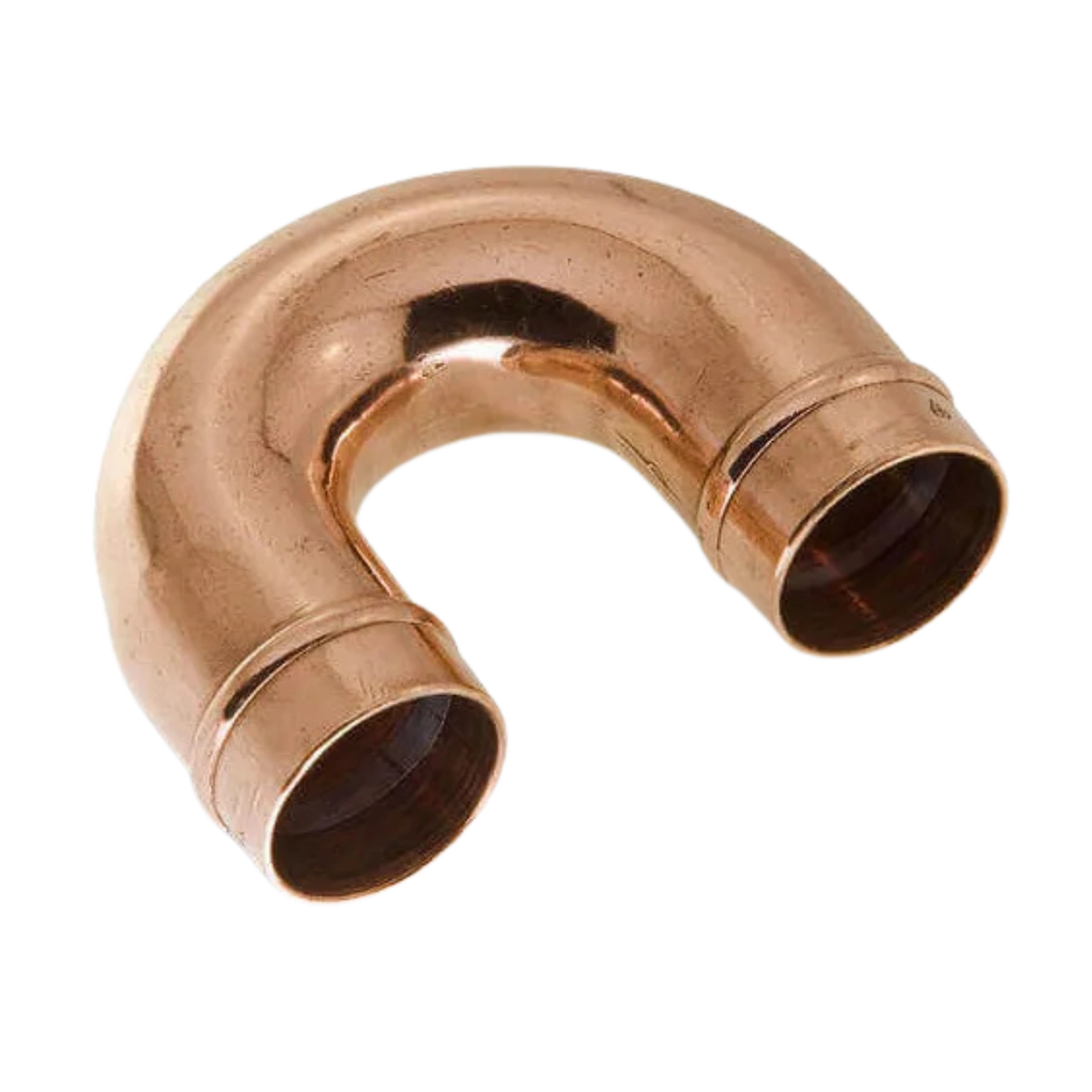

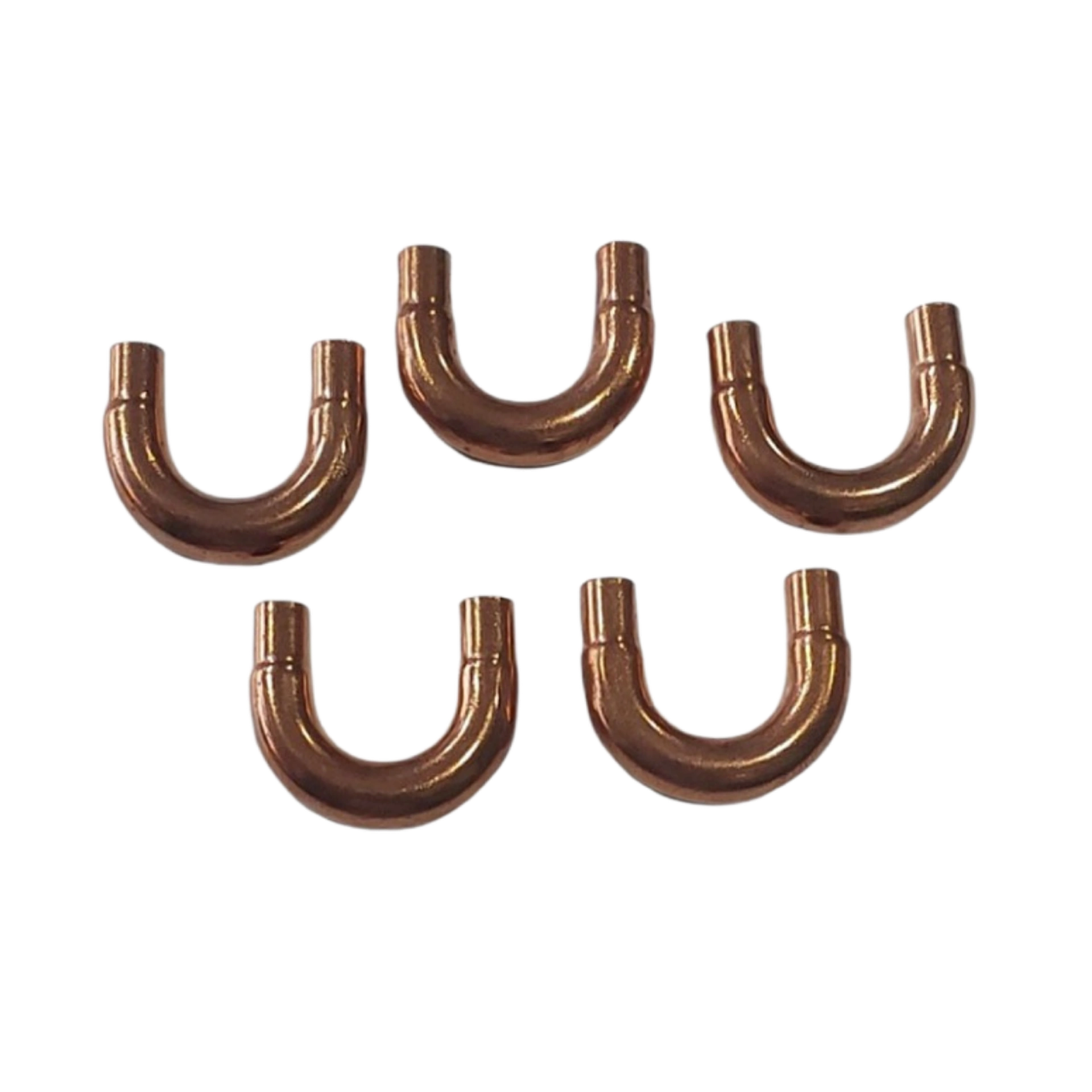

یو مسی سایز ۱/۴ اینچ (خم برگشت U) با ضخامت دیواره 0.020 اینچ (معادل ۰.۵۰ میلی‌متر)، قطعه‌ای مهندسی‌شده و دقیق جهت تغییر جهت ۱۸۰ درجه‌ای جریان مبرد در ساخت و بازسازی کویل‌های اواپراتور و کندانسور. تولیدشده از مس فسفردار با خلوص بالا (Cu-DHP) با سطوح داخلی کاملاً چربی‌زدایی‌شده و بدون پلیسه، مناسب برای جوشکاری روان، بدون حباب و مقاوم در برابر لرزش و فشارهای کاری سیستم‌های تهویه و تبرید سبک.
یو مسی ۱/۴ اینچ ضخامت 0.020 اینچ (U-Bend) ساخت چین
در طراحی و تعمیر کویل‌های فین‌پلیت اواپراتور و کندانسور یخچال‌ها، کولرهای گازی و چیلرهای تراکمی، عبور مبرد از یک پاس به پاس موازی دیگر نیازمند اتصال برگشت ۱۸۰ درجه یا همان «یو مسی» (Return Bend) است. استفاده از خم‌های غیراستاندارد با بیضی‌شدگی بیش‌از‌حد در ناحیه قوس یا ناخالصی متالورژیکی، باعث افت فشار شدید گاز مبرد و در نهایت ترک‌خوردگی ناشی از خستگی ارتعاشی خواهد شد. یو مسی ۱/۴ اینچ با ضخامت دیواره 0.020 اینچ (۰.۵ میلی‌متر) با حفظ حداکثری تقارن مقطع جریان، بازدهی هیدرولیکی کویل را تضمین می‌کند.
این قطعه از مس بدون اکسیژن و فسفرزدایی‌شده (Deoxidized High Phosphorus Copper) با گرید تبریدی تولید شده است. ضخامت دقیق دیواره 0.020 اینچ ضمن سبک‌سازی و افزایش هدایت حرارتی، انعطاف‌پذیری فوق‌العاده‌ای در انبساط‌های حرارتی چرخه سرماسازی و دیفراست دارد و تراز دقیق سوکت‌های ورودی و خروجی آن، سرعت مونتاژ کویل‌سازها و تعمیرکاران را به‌شدت بالا می‌برد.
ویژگی‌ها و برتری‌های فنی یو مسی ۱/۴ اینچ ضخامت 0.020:
- قوس بدون چروک و گلویی یکدست: فرآیند فرم‌دهی دقیق سرد که مانع از نازک‌شدن موضعی (Wall Thinning) در دیواره خارجی خم یا ایجاد چین‌خوردگی در دیواره داخلی می‌شود.
- قابلیت جوش‌پذیری بالا (Brazability): خلوص متالورژیکی مس باعث جریان یکنواخت سیم‌جوش مس-فسفر و نقره در شیار مویینگی (Capillary Action) بدون نیاز به اکسیدزدایی سنگین می‌گردد.
- نظافت داخلی بر اساس استانداردهای برودتی: عاری از هرگونه روغن، براده و رطوبت باقیمانده از خط تولید جهت جلوگیری از آلودگی روغن کمپرسور و گرفتگی لوله مویی.
- تلرانس دقیق مرکز تا مرکز (C-to-C): فاصله‌بندی استاندارد بین دو دهانه سوکت که انطباق کامل با گام لوله‌های رادیاتور و اواپراتور استاندارد ۱/۴ را ممکن می‌سازد.
نکات حیاتی تکنسین هنگام جوشکاری یو مسی با ضخامت 0.020 اینچ:
ضخامت 0.020 اینچ (حدود نیم میلی‌متر) ضخامتی ظریف و استاندارد برای کویل‌های سبک است که نیازمند مهارت جوشکاری با شعله است:
۱. کنترل حرارت شعله (Heat Management): به دلیل ضخامت نازک جداره، هرگز مشعل هواگاز را مستقیماً روی قوس بیرونی خم متمرکز نکنید؛ حرارت مستقیم و موضعی می‌تواند مس را سوزانده یا ذوب کند. همیشه شعله ملایم و خنثی را به سمت گلویی سوکت حرکت دهید تا سیم‌جوش با مکش حرارتی به داخل کشیده شود.
۲. گاز ازت در حین برزینگ: برای کویل‌های حساس، عبور دادن جریان آرام گاز نیتروژن در حین جوشکاری مانع از تشکیل دوده اکسید مس در داخل یو شده و عمر فیلتر درایر و روغن سیستم را تضمین می‌نماید.
جدول مشخصات فنی
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| نام کالا | یو مسی ۱۸۰ درجه (خم بازگشت – Return Bend U) |
| سایز نامی لوله | ۱/۴ اینچ (6.35 میلی‌متر – لوله نمره ۲) |
| ضخامت دیواره (Wall Thickness) | 0.020 اینچ (~ 0.50 میلی‌متر) |
| آلیاژ و متریال | مس فسفرزدایی‌شده با خلوص بالا (Cu-DHP / C12200) |
| کشور سازنده | چین (گرید صادراتی و باکیفیت) |
| سازگاری با مبردها | R134a, R600a, R404A, R22, R410A (با توجه به ضخامت کاربری) |
| کاربرد تخصصی | ساخت، نوسازی و تعمیر کویل‌های اواپراتور، کندانسور و رادیاتورهای برودتی |
| وزن | 25 کیلوگرم |
|---|---|
| ابعاد | 15 × 15 × 15 سانتیمتر |
