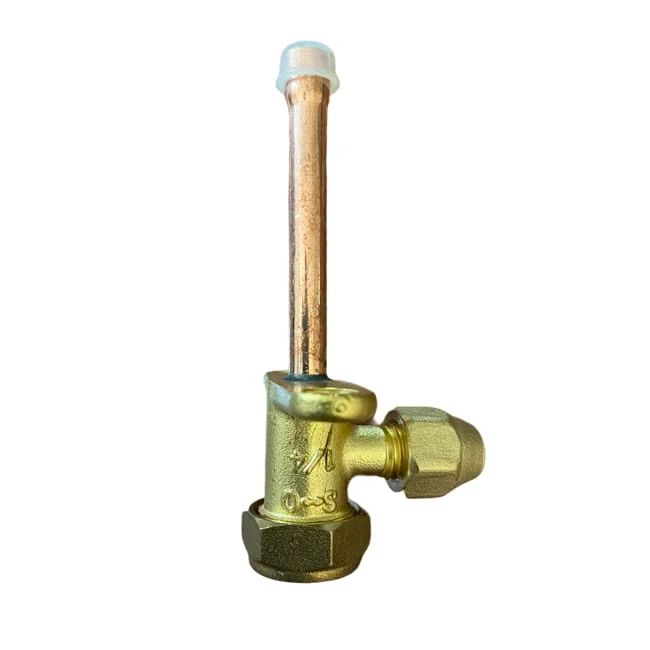

شیرسرویس اسپیلت 1/4صاف
شیر سرویس کولر اسپلیت ۱/۴ اینچ صاف (۱۸۰ درجه)، قطعه‌ای تخصصی برای کنترل جریان، قرنطینه مبرد، وکیوم و شارژ گاز در خط مایع کولرهای گازی ۹,۰۰۰ و ۱۲,۰۰۰ BTU (سایز لوله ۱/۴ یا نمره ۲). طراحی مستقیم (Straight) جهت کاهش افت فشار و نصب آسان در فضای محدود کندانسور. ساخته‌شده از آلیاژ برنج فورج‌شده فوق‌متراکم، مجهز به اورینگ‌های دوگانه HNBR مقاوم در برابر فشارهای بالای مبردهای R410A و R32 و مغزی آلن‌خور دقیق جهت آب‌بندی ۱۰۰٪.

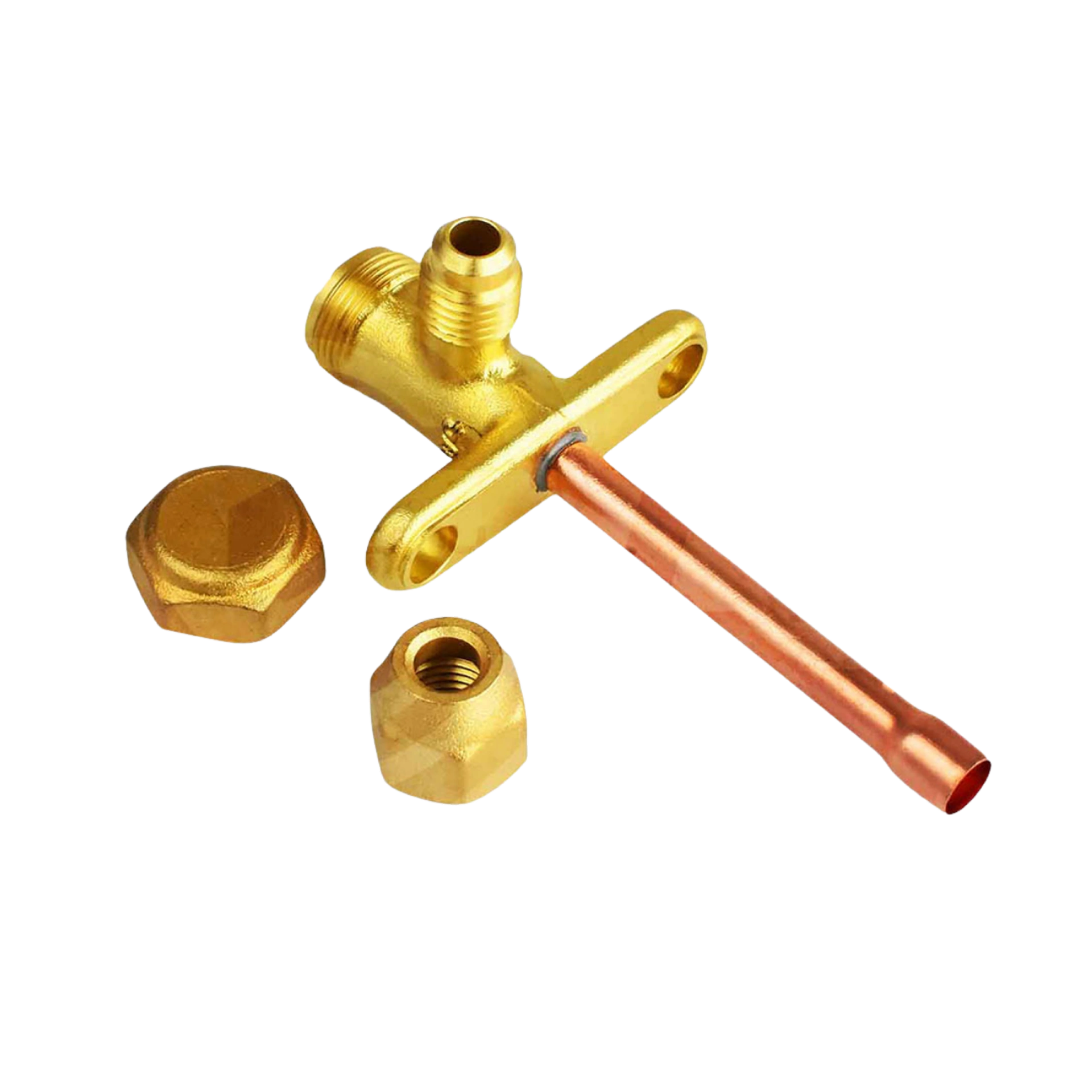

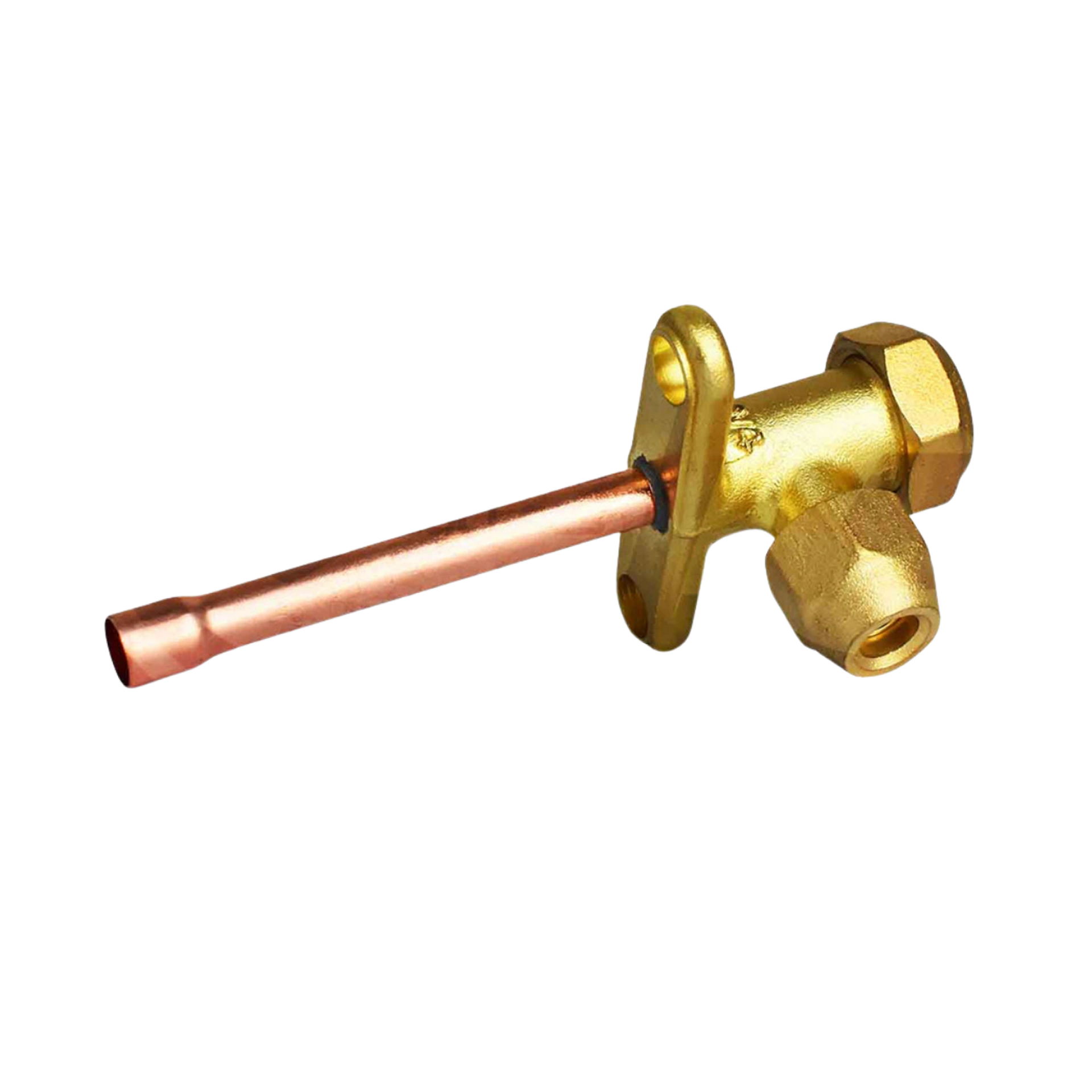

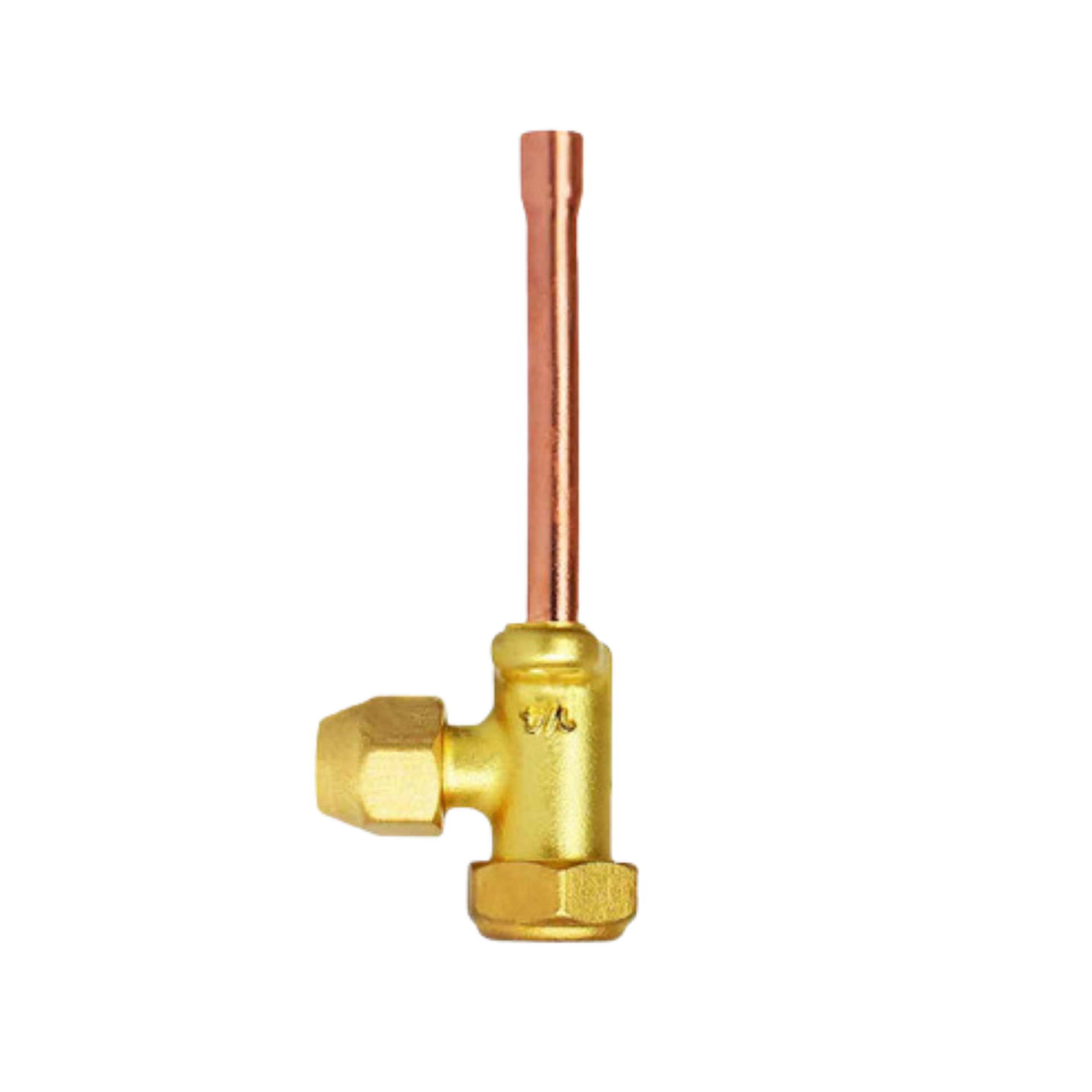

شیر سرویس کولر اسپلیت 1/4 اینچ صاف (مستقیم)
در مدار کولرهای گازی اسپلیت، خط مایع (لیکوئید) مسئول انتقال مبرد پرفشار به سمت شیر انبساط یا لوله مویین است. شیر سرویس ۱/۴ اینچ صاف (۱۸۰ درجه) در BandariCool، به عنوان دروازه ورود و کنترل خط مایع در سیستم‌های ظرفیت پایین (۹۰۰۰ و ۱۲۰۰۰ BTU) عمل می‌کند. طراحی خطی و مستقیم این شیر به نصاب اجازه می‌دهد لوله مسی سایز ۲ (۱/۴) را بدون ایجاد خم‌های اضافی و با کمترین مقاومت هیدرولیکی به کندانسور متصل کند.
با وجود ابعاد جمع‌وجور این شیر، بدنه آن با استفاده از فرآیند فورجینگ (Forging) از آلیاژ برنج سنگین و متراکم تولید شده تا در برابر فشارهای کاری شدید مبردهای نسل جدید (مانند R410A و R32) و گشتاور آچارکشی دچار هیچ‌گونه ترک‌خوردگی یا دفرمه‌شدن نشود. همچنین به دلیل عبور روغن‌های سنتتیک (POE)، در ساختار داخلی آن از اورینگ‌های پیشرفته HNBR استفاده شده که در برابر نوسانات دمایی شدید پایدار مانده و از نشتی‌های تدریجی جلوگیری می‌کنند.
ویژگی‌های فنی که کیفیت نصب را تضمین می‌کند:
- طراحی مسیر مستقیم (Straight Flow): تسهیل در هدایت جریان مبرد خط مایع و حذف زانویی‌های غیرضروری.
- آلیاژ برنج فورج‌شده (Forged Brass): ساختار یکپارچه بدون خلل و فرج میکروسکوپی با مقاومت عالی در برابر فشار بالا.
- اورینگ‌های مقاوم HNBR: پایداری شیمیایی کامل در برابر مبردهای مدرن و روغن‌های برودتی بدون پوسیدگی و خشک‌شدگی.
- مغزی آلن‌خور دقیق و سخت‌کاری شده: حرکت نرم شفت داخلی و حفظ پایداری رزوه‌ها در باز و بست مکرر.
- پورت شارژ SAE استاندارد: مجهز به والف دقیق و درپوش برنجی جهت حذف کامل ریسک نشتی ثانویه.
توصیه فنی برای افزایش طول عمر اتصال (بسیار مهم):
از آنجا که شیر سرویس ۱/۴ اینچ ابعاد کوچکتری دارد، انتقال حرارت ناشی از جوشکاری اکسی‌استیلن با سرعت بسیار بالاتری به بدنه و اورینگ‌های داخلی می‌رسد!
نکته طلایی: پیش از شروع جوشکاری پایه شیر به لوله‌های کندانسور، حتماً مغزی والف سوزنی را خارج کرده و بدنه شیر را با پارچه کاملاً خیس یا خمیر عایق حرارتی احاطه کنید تا اورینگ‌های حساس داخلی نسوزند. همچنین هنگام بستن مهره فلر روی این شیر، از سفت کردن بیش از حد (Over-torque) که باعث بریدگی لبه فلر لوله نمره ۲ می‌شود، جداً خودداری کنید.
جدول مشخصات فنی
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| نوع قطعه | شیر سرویس کولر اسپلیت (Split AC Service Valve) |
| سایز اتصال لوله | 1/4 اینچ (معادل 6.35 میلی‌متر – لوله نمره 2) |
| نوع طراحی بدنه | صاف (مستقیم / 180 درجه) |
| جنس بدنه | آلیاژ برنج فورج‌شده (Forged Brass) |
| جنس اورینگ‌های داخلی | HNBR (مقاوم در برابر مبردهای R410A، R22، R32 و روغن‌های POE) |
| سایز پورت سرویس و شارژ | 1/4 اینچ SAE استاندارد همراه با والف و درپوش برنجی |
| کاربرد اصلی | خط مایع کولرهای گازی ۹۰۰۰ و ۱۲۰۰۰ BTU، سیستم‌های تهویه مطبوع کوچک |
| ابعاد | 15 × 15 × 15 سانتیمتر |
|---|
