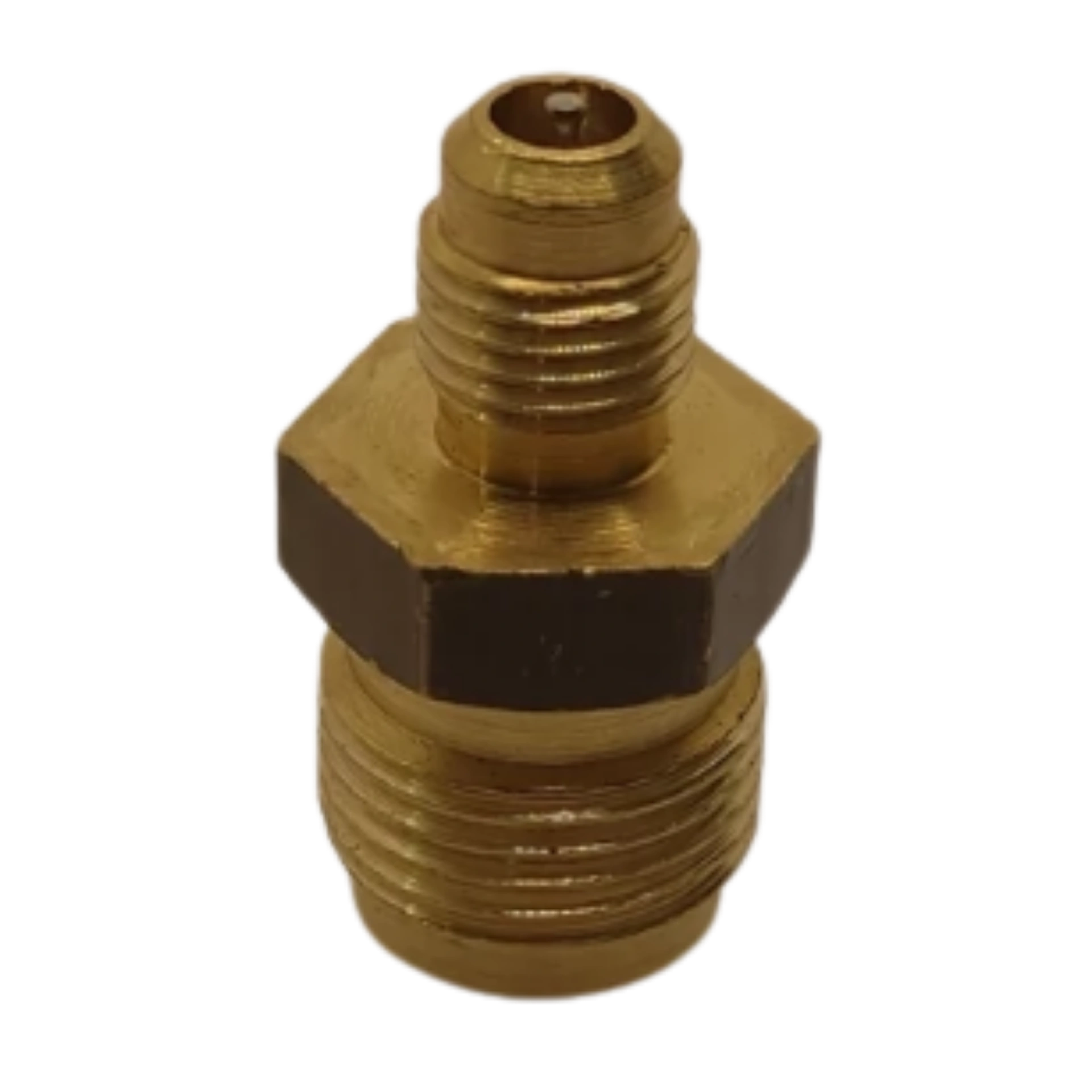

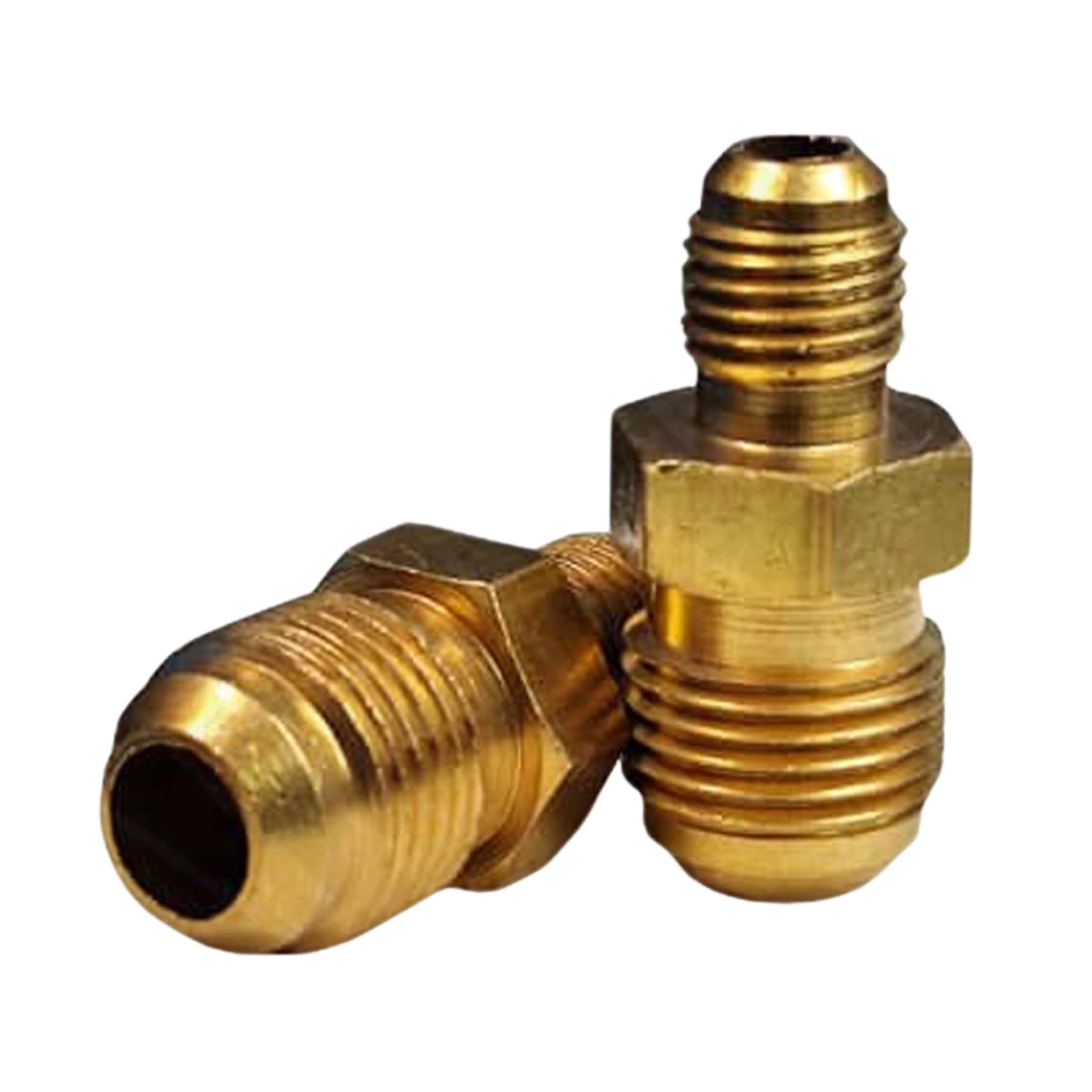

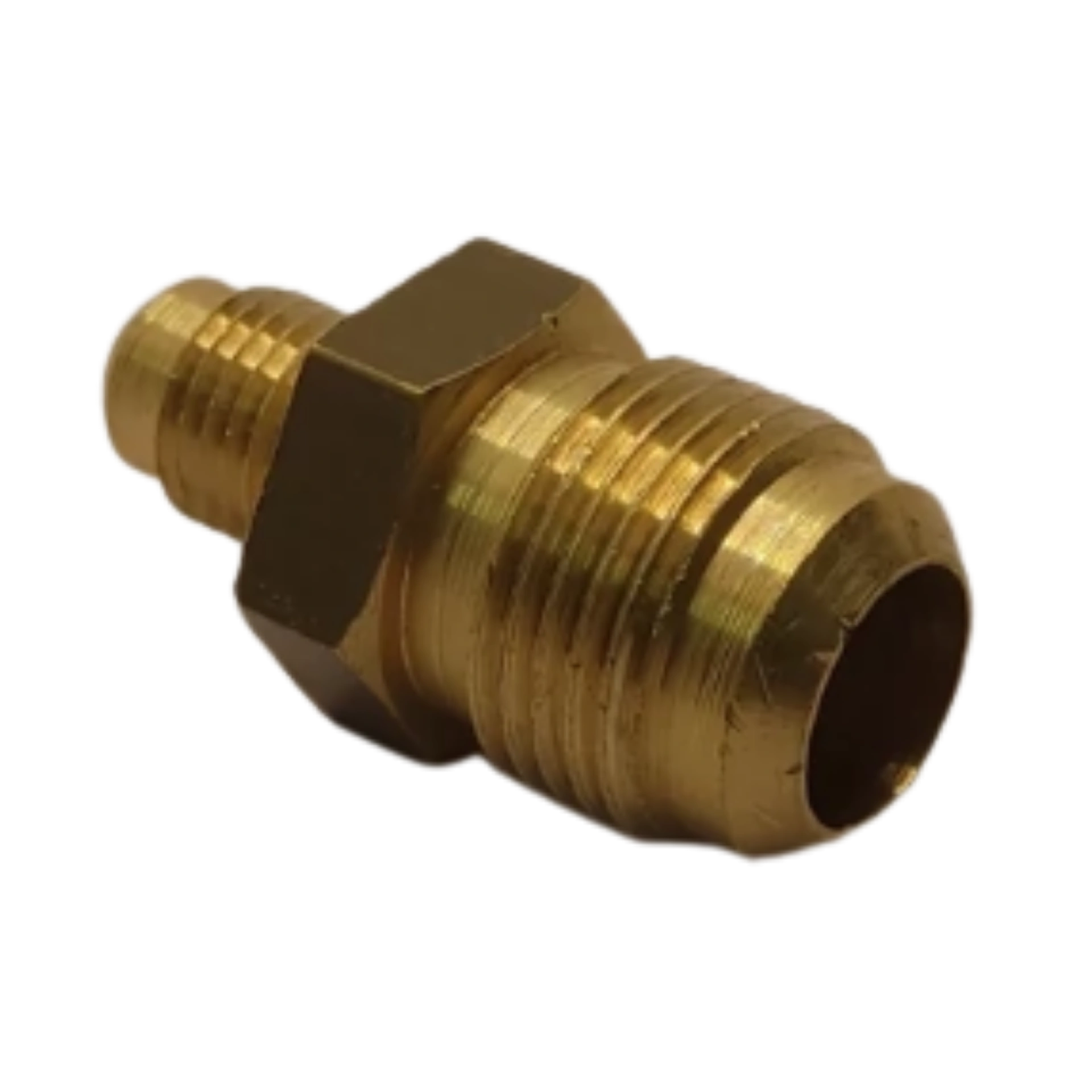

مغزی تبدیل 1/4 به 3/8 برنجی
مغزی تبدیل برنجی ۱/۴ به ۳/۸ اینچ، رابط دو سر روپیچ نری استاندارد SAE ۴۵ درجه ساخته شده از شمش برنج آلیاژی با تراشکاری دقیق CNC. این قطعه مهندسی جهت انطباق و اتصال مستقیم مهره‌های لاله سایز ۱/۴ اینچ (لوله ۲) به ۳/۸ اینچ (لوله ۳) در خط مایع (رفت) کولرهای گازی ۹ تا ۲۴ هزار BTU و چیلرها به کار می‌رود؛ راه‌حلی بی‌نقص و مطمئن برای رفع عدم تطابق لوله‌کشی توکار بدون نیاز به عملیات جوشکاری پرخطر.
مغزی تبدیل برنجی سایز 1/4 به 3/8 اینچ (رابط دو سر فلر مهره لاله)
در بسیاری از پروژه‌های ساختمانی، لوله‌کشی مسی توکار برای ظرفیت‌های پایین (مانند اسپلیت‌های ۹۰۰۰ و ۱۲۰۰۰ BTU) با خط رفت 1/4 اینچ (معادل 6.35 میلی‌متر) اجرا شده است؛ اما هنگام نصب دستگاه‌های پرقدرت‌تر نظیر ۱۸۰۰۰ و ۲۴۰۰۰ BTU، پورت شیر سرویس رفت یا لوله اواپراتور نیازمند اتصال به سایز 3/8 اینچ (معادل 9.52 میلی‌متر) است. مغزی تبدیل برنجی ۱/۴ به ۳/۸ اینچ (معروف به تبدیل لوله ۲ به ۳)، دقیقاً راه‌حل مهندسی برای ایجاد ارتباطی مستحکم، سریع و بدون نشتی بین این دو سایز متفاوت است.
خط مایع (Liquid Line) در چرخه تبرید تراکمی حامل مبرد پرفشار است. هرگونه ناهمواری میکرونی یا عدم تقارن در زاویه نشست کونیک (Flared Seat) می‌تواند علاوه بر نشتی گاز، موجب افت فشار ناگهانی و بروز پدیده مخرب فلش‌گاز (تبخیر زودرس مایع مبرد پیش از رسیدن به شیر انبساط) شود. این مغزی با ماشین‌کاری دقیق CNC و پرداخت سطح فوق‌العاده صاف، آب‌بندی قطعی فلز-به-فلز (Metal-to-Metal Seal) را حتی در حداکثر فشارهای کاری مبرد R410A فراهم می‌کند.
مزایا و برتری‌های فنی مغزی تبدیل ۱/۴ به ۳/۸ برنجی:
- هدایت هیدرودینامیکی پیوسته: پخ و زاویه داخلی مهندسی‌شده جهت جلوگیری از ایجاد تلاطم (Turbulence) در جریان مبرد پرفشار خط رفت.
- متالورژی برنج اکسترود مرغوب: شمش توپر با خلوص استاندارد و عاری از حباب هوا، با مقاومت کششی بالا در برابر گشتاور آچارکشی تکنسین.
- نشیمنگاه کونیک دقیق ۴۵ درجه SAE: انطباق کامل با لبه‌های لاله لوله مسی بدون بریدگی، تغییر شکل یا لهیدگی مس.
- بدنه شش‌گوش استاندارد (Hex Body): سهولت بسیار بالا در مهار همزمان با آچار تخت در فضاهای بسیار محدود و فشرده پشت یونیت داخلی.
- حذف نیاز به جوشکاری اکسی‌استیلن: جلوگیری از آسیب حرارتی به عایق‌های فوم، کابل‌های فرمان و دکوراسیون داخلی منازل.
راهنمای تخصصی نصب بدون نشتی
هنگام اجرای اتصالات فلر، به‌هیچ‌وجه از نوار تفلون بر روی سطح کونیک برنجی استفاده نکنید؛ چرا که نوار تفلون مانع تماس مستقیم مس با برنج شده و در مجاورت مداوم روغن مبرد فاسد و سبب نشتی خواهد شد. تنها اقدام اصولی، بررسی عدم وجود پلیسه روی لبه لوله مسی و مالیدن یک قطره روغن کمپرسور (سازگار با مبرد سیستم) روی نشیمنگاه کونیک قبل از بستن نهایی مهره‌هاست.
تضمین بالاترین دقت تراشکاری، دنده‌های روان و آلیاژ مستحکم در مغزی تبدیل ۱/۴ به ۳/۸ برنجی را با خیالی آسوده از فروشگاه قطعات برودتی BandariCool.ir تهیه فرمایید.
جدول مشخصات فنی
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| نام قطعه | مغزی تبدیل دو سر فلر برنجی (Brass Reducing Flare Union) |
| سایز ورودی (سمت اول) | 1/4 اینچ (6.35 میلی‌متر / لوله ۲) – فلر SAE روپیچ |
| سایز خروجی (سمت دوم) | 3/8 اینچ (9.52 میلی‌متر / لوله ۳) – فلر SAE روپیچ |
| جنس متریال | آلیاژ برنج توپر و مقاوم در برابر اکسیداسیون (High-Tensile Brass) |
| زاویه کونیک نشیمنگاه | استاندارد تبرید ۴۵ درجه (SAE 45° Flare) |
| مبردهای پشتیبانی‌شده | R410A, R22, R32, R134a, R404A, R407C |
| محل اصلی استفاده | خط رفت / مایع (Liquid Line) و تطبیق لوله‌های توکار اسپلیت |
| ابعاد | 5 × 5 × 5 سانتیمتر |
|---|
