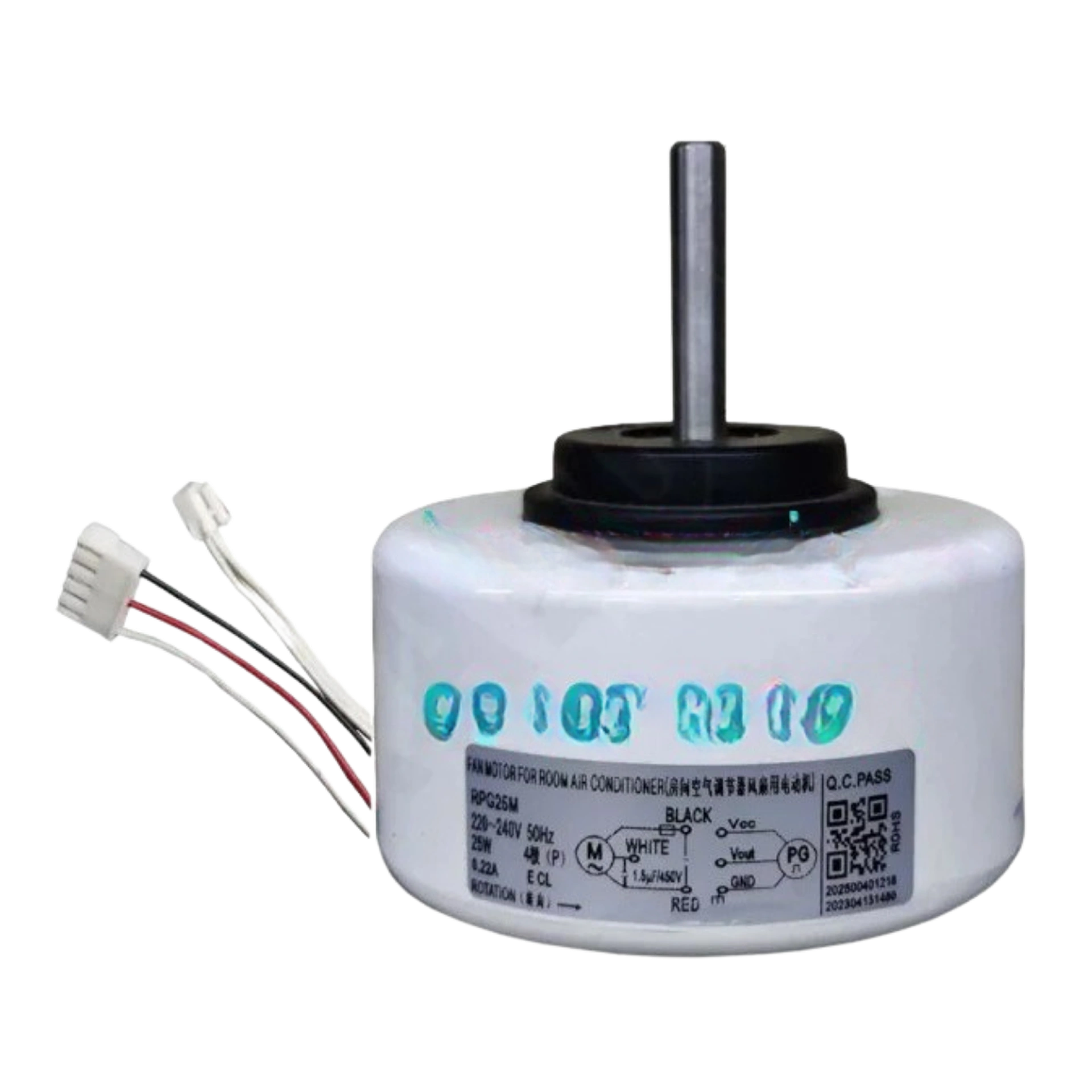

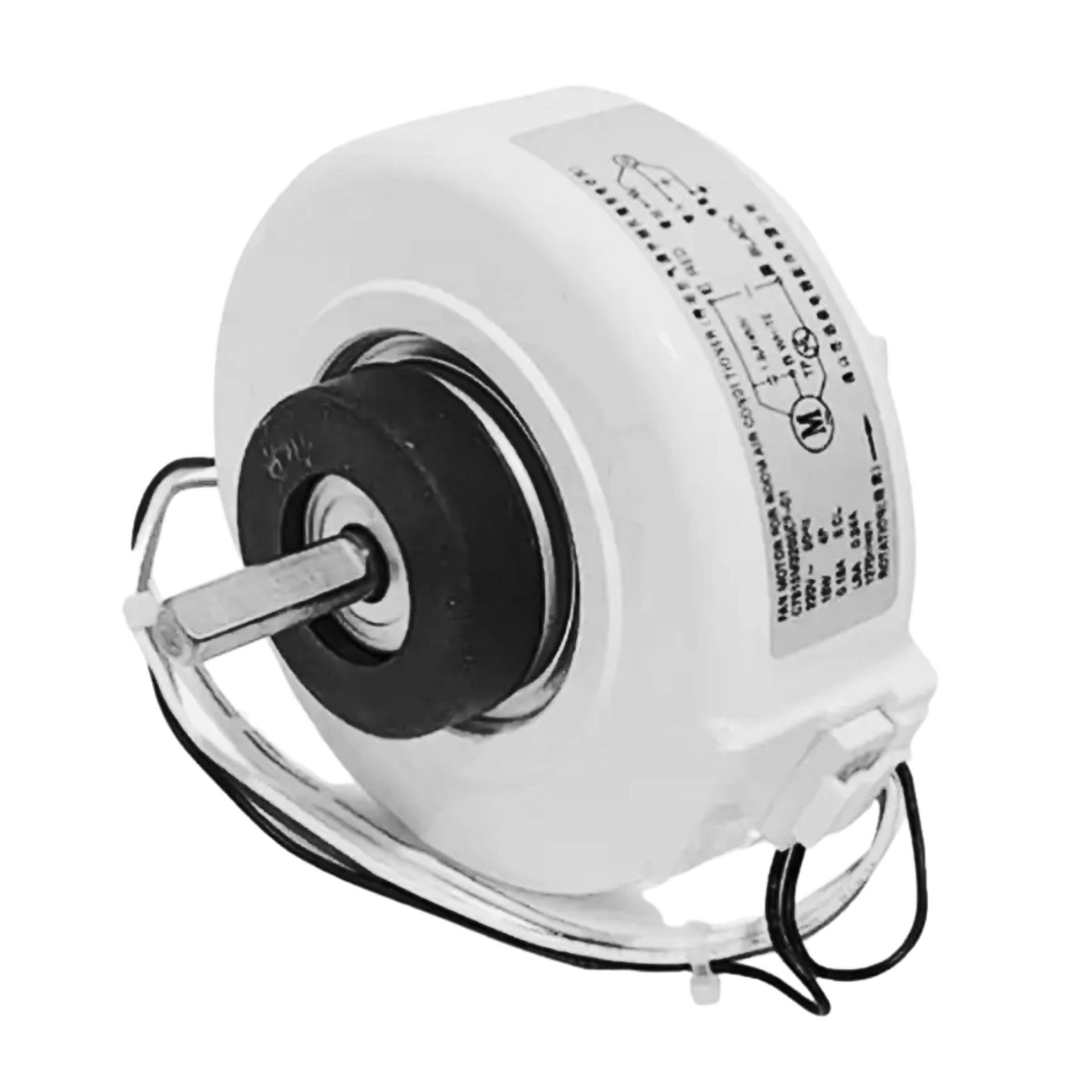

موتور فن پنل داخلی کولر گازی ۲۶ وات مدل RPG26M (فیدبک‌دار PG)
موتور فن پنل داخلی ۲۶ وات مدل RPG26M، قلب تپنده گردش هوای مطبوع در انواع اسپلیت‌های ۱۲۰۰۰ تا ۲۴۰۰۰. ساخته‌شده با تکنولوژی کپسوله رزینی (Resin-Packed) جهت دفع لرزش و دستیابی به عملکرد فوق‌العاده کم‌صدا (Super Silent). مجهز به سنسور فیدبک سرعت (PG / سنسور اثر هال) برای ارسال لحظه‌ای پالس دور موتور به برد الکترونیکی و جلوگیری از خطاهای متداول دور فن (مانند خطای E6). این الکتروموتور با سیم‌پیچ ۱۰۰٪ مس، بلبرینگ‌های آب‌بندی‌شده دوربالا و اورلود حرارتی داخلی (Thermal Protector)، بالاترین پایداری را در برابر نوسانات بار و کارکرد مداوم در اقلیم‌های شرجی و گرمسیری ارائه می‌دهد.
موتور فن پنل داخلی کولر گازی ۲۶ وات مدل RPG26M (تکنولوژی Resin Packed)
اگر کمپرسور کولر گازی را قلب سیستم بنامیم، بدون شک موتور فن پنل داخلی ریه تنفسی آن است. در مدل‌های مدرن اسپلیت، توزیع هوای سرد بدون کوچک‌ترین نویز و لرزش اهمیت حیاتی دارد. موتور فن داخلی ۲۶ وات مدل RPG26M دقیقاً با همین هدف مهندسی شده است؛ قطعه‌ای فابریک و بادوام که جایگزین بی‌نقصی برای موتورهای معیوب و سوخته در برندهای محبوبی نظیر مدیا (Midea)، گری (Gree)، جنرال، هایسنس، آکس و تی‌سی‌ال به شمار می‌رود.
برخلاف موتورهای قاب‌فلزی قدیمی که پس از مدتی بر اثر رطوبت اواپراتور دچار اکسیداسیون، لقی بوش و زوزه‌های آزاردهنده می‌شدند، موتور RPG26M از طراحی کپسوله شده با رزین پلی‌استر (Resin-Packed) بهره می‌برد. در این شیوه ساخت، سیم‌پیچ و استاتور به طور کامل در رزین مهندسی غوطه‌ور و قالب‌گیری می‌شوند؛ این ساختار انقلابی نه تنها موتور را در برابر تقطیر قطرات آب و رطوبت ۱۰۰٪ شرجی کاملاً نفوذناپذیر می‌کند، بلکه نویز صوتی ناشی از ارتعاشات مغناطیسی را به زیر ۳۰ دسی‌بل (در حد نجوا) می‌رساند.
برتری‌های فنی و مهندسی موتور فن RPG26M:
- سنسور پالس دور موتور (PG Sensor): این الکتروموتور دارای سوکت کنترل سرعت با خروجی پالس مبتنی بر سنسور اثر هال (Hall Effect) است. این حسگر تعداد دور شفت در دقیقه (RPM) را به میکروکنترلر برد گزارش می‌دهد تا دستگاه متناسب با تنظیمات کاربر دمش باد را دقیقاً تنظیم کرده و از صدور ارور فالت فن (مثل کد E6 در اکثر بردها) جلوگیری کند.
- سیم‌پیچ مس خالص با لاک حرارتی تقویت‌شده: استفاده از هادی ۱۰۰٪ مس با ضریب رسانایی بالا، تلفات گرمایی ژول ($I^2R$) را به حداقل رسانده و از داغ شدن سریع موتور در کارکردهای ۲۴ ساعته تابستان جلوگیری می‌کند.
- محافظ حرارتی داخلی (Thermal Overload Protector): دارای فیوز ترموستاتی خودکار درون پوسته سیم‌پیچ که در صورت قفل شدن احتمالی پره بلوور یا نوسان شدید ولتاژ، قبل از آسیب به سیم‌پیچ مدار را قطع می‌کند.
- بلبرینگ‌های آب‌بندی‌شده دوبل (Sealed Ball Bearings): محور این موتور روی بلبرینگ‌های گریس‌خورده مادام‌العمر حرکت می‌کند که مانع خشک‌کار کردن شفت، سوت کشیدن یا لرزش پنل در دورهای تند می‌شود.
- شفت مقاوم با برش استاندارد D-Cut: شفت فولادی ضدزنگ با مقطع پخ‌دار (D شکل) که مانع از هرز چرخیدن پیچ اتصال پروانه بلوور تحت گشتاور راه‌اندازی اولیه می‌شود.
راهنمای نصب و فوت کوزه‌گری تکنسین (بسیار مهم):
هنگام تعویض موتور سوخته با مدل جدید، تنها اتصال سیم‌ها کافی نیست؛ چند نکته ریز مکانیکی عمر سیستم را دگرگون می‌کند:
۱. تست روان بودن بوش سر شفت (یاتاقان لاستیکی): حتماً بوش پلاستیکی انتهای سمت چپ پروانه بلوور را بررسی و با گریس سیلیکونی مرغوب روان‌کاری کنید. سفتی این بوش، فشار مکانیکی وحشتناکی به روتور موتور فن جدید وارد می‌کند.
۲. بررسی سوکت فیدبک: پیش از اتصال، ترتیب رنگ سیم‌های سوکت فیدبک ۳ پین (معمولاً VCC ۵ ولت، زمین GND و سیگنال پالس PG) را با نقشه روی برچسب موتور یا برد قبلی تطبیق دهید.
نکته طلایی نصاب: هنگام تعویض موتور فن داخلی، همیشه خازن راه‌انداز فن (معمولاً ۱.۲ یا ۱.۵ میکروفاراد / ۴۵۰ ولت) را روی برد چک یا تعویض کنید! در بیشتر مواقع، افت ظرفیت خازن قدیمی باعث افزایش آمپر، داغ کردن سیم‌پیچ کمکی و نهایتاً سوختن موتور فن نو ظرف کمتر از چند هفته خواهد شد.
جدول مشخصات فنی موتور فن RPG26M
| مشخصه فنی | مقادیر و توضیحات تخصصی |
|---|---|
| کد تجاری / مدل | RPG26M (سری رزینی فیدبک‌دار) |
| محدوده کاربرد | پنل داخلی (اواپراتور) اسپلیت‌های ۱۲۰۰۰، ۱۸۰۰۰ و ۲۴۰۰۰ |
| توان خروجی اسمی (Output Power) | 26 وات (26W) |
| ولتاژ و فرکانس کاری | 220 – 240 ولت AC تک‌فاز / 50 هرتز |
| جریان نامی (Current) | حدود 0.28 تا 0.32 آمپر |
| نوع کنترل سرعت (Speed Control) | کنترل فازی با سنسور پالس PG (فیدبک اثر هال) |
| خازن راه‌انداز پیشنهادی (Capacitor) | 1.2 الی 1.5 میکروفاراد / 450 ولت AC |
| جنس سیم‌پیچ | 100% مس خالص (Pure Copper Winding) |
| نوع بدنه (Enclosure) | قالب‌گیری رزینی عایق صوت و آب (Resin Packed) |
| قطر و نوع شفت (Shaft) | 8 میلی‌متر – مدل مقطع برش‌خورده (D-Cut) |
| جهت چرخش (Rotation) | پادساعتگرد (CCW) – دید از سمت شفت |
| کلاس عایق حرارتی | کلاس E یا B (مجهز به قطع‌کن حرارتی 130°C) |
| ابعاد | 25 × 20 × 25 سانتیمتر |
|---|
