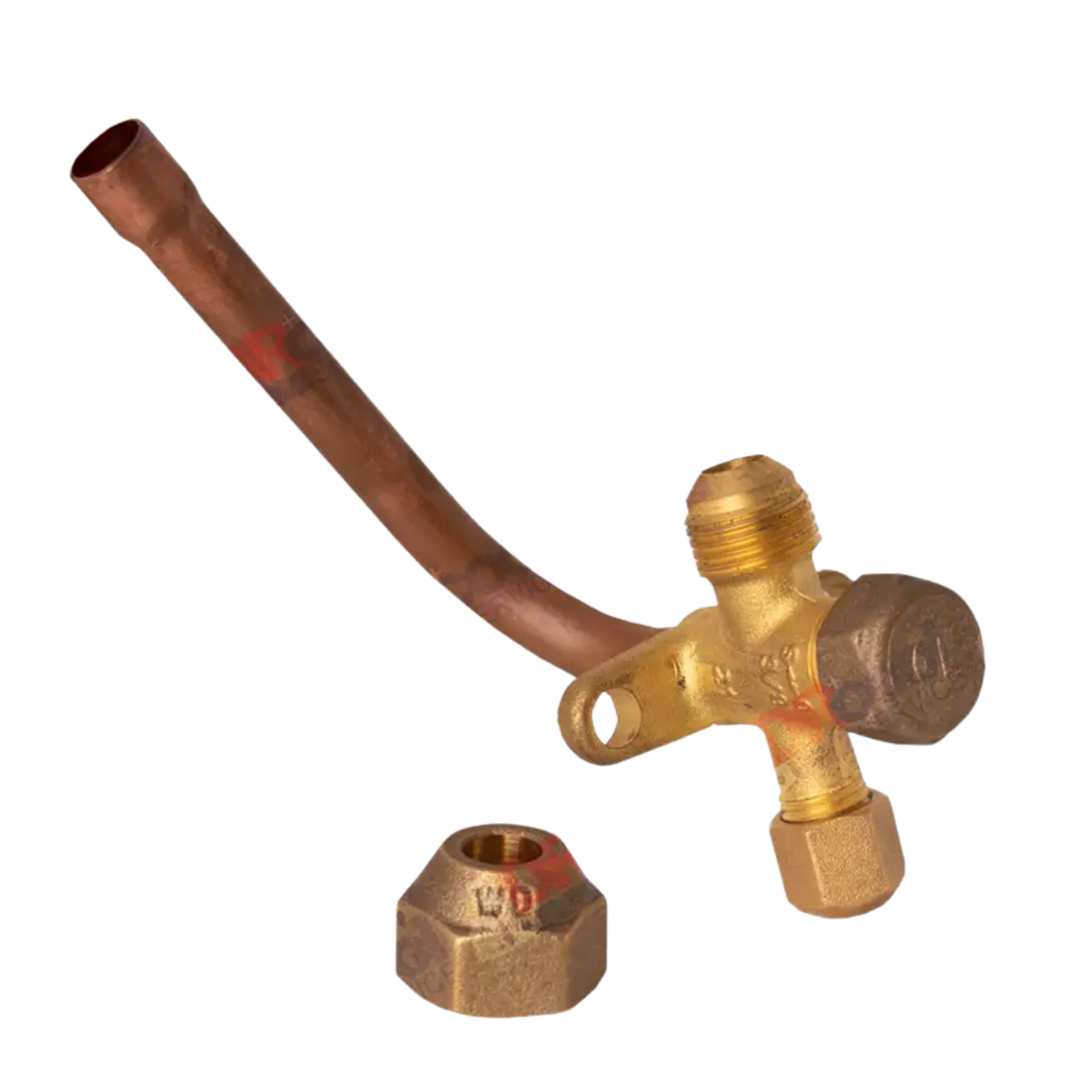

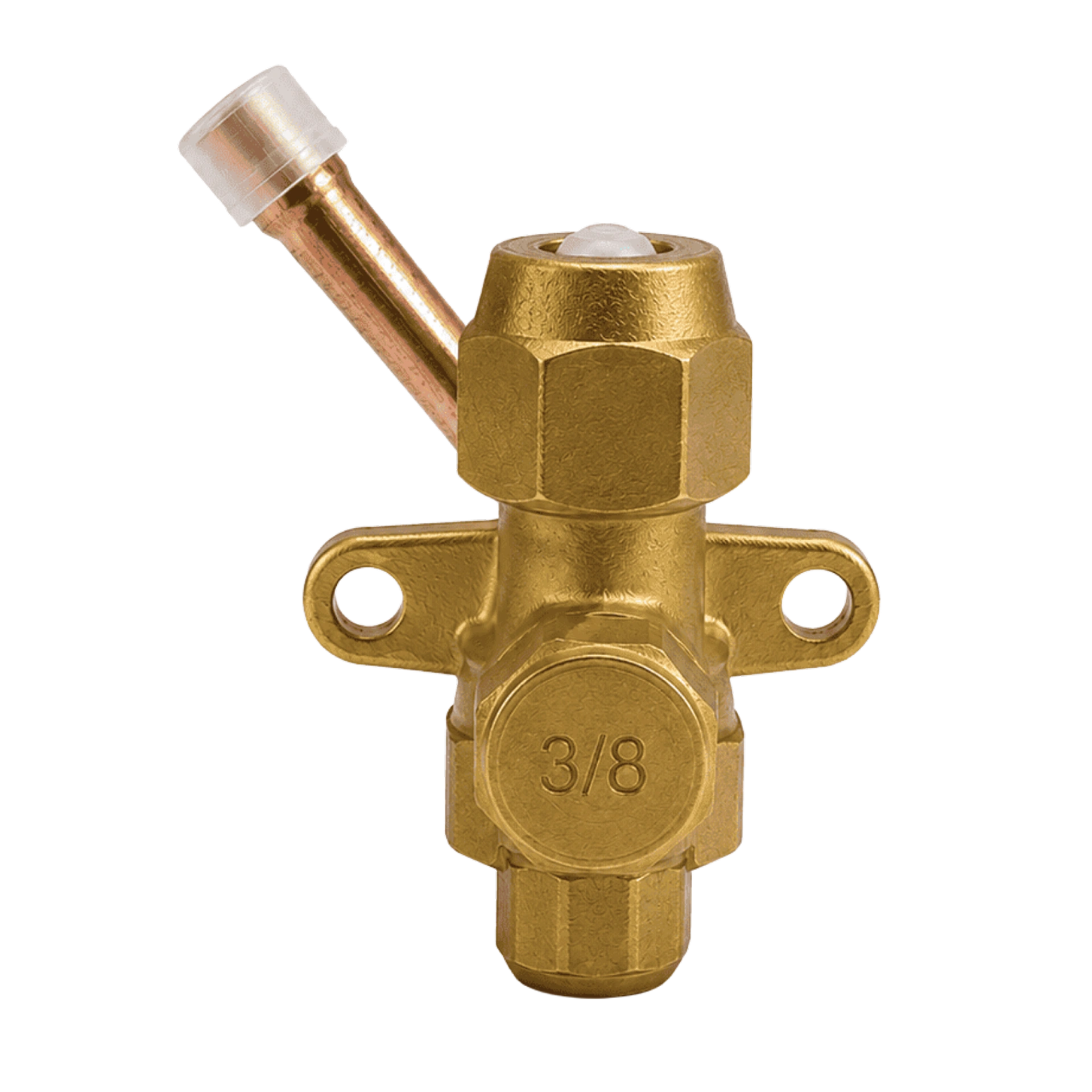

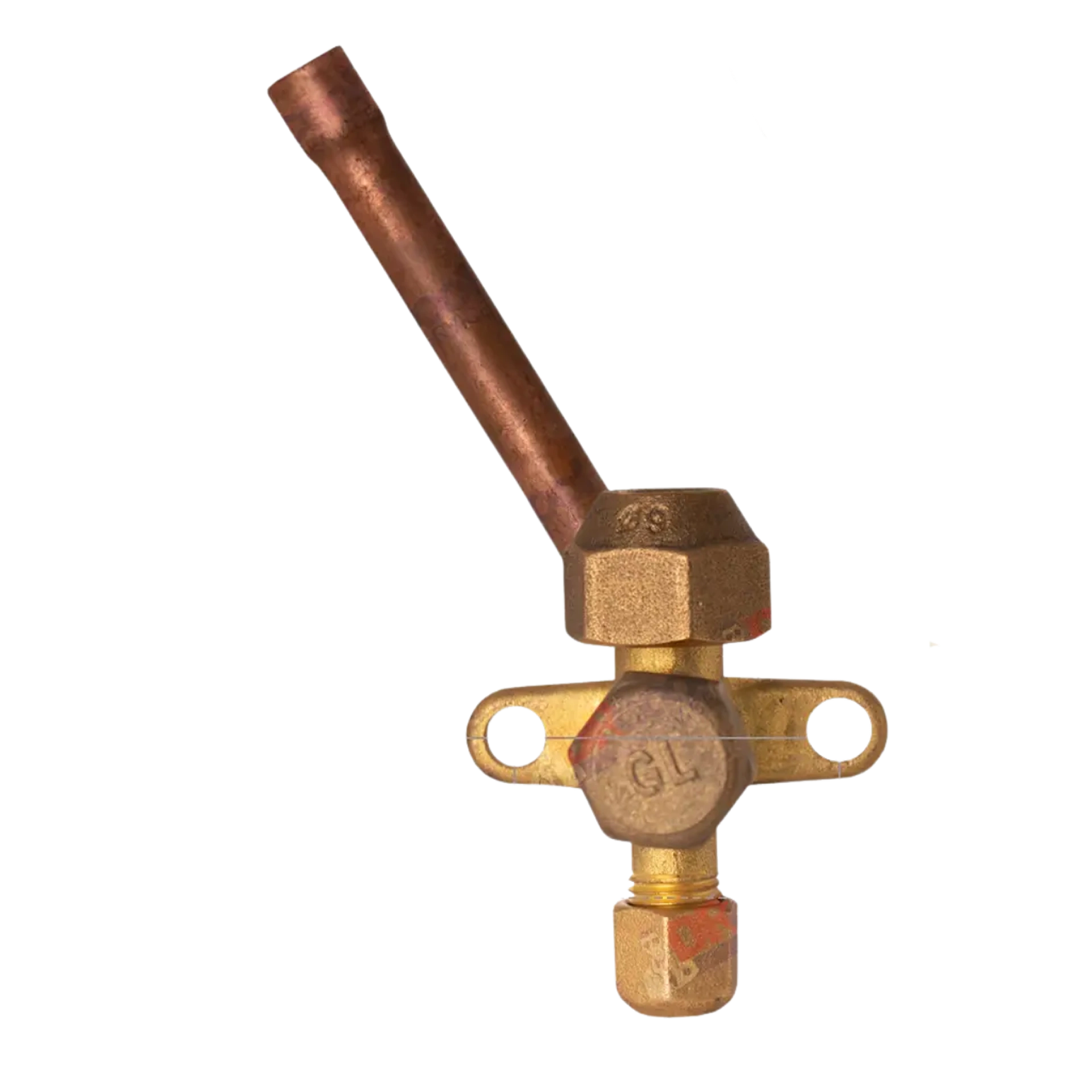

شیرسرویس کولراسپیلت 3/8کج(45درجه)
تومان850.000
شیر سرویس ۳/۸ اینچ زاویه‌دار (۴۵ درجه – لوله ۳) ساخته شده از برنج فورج گرم صنعتی با خلوص بالا، مخصوص یونیت خارجی (کندانسور) کولرهای اسپلیت و داکت اسپلیت. این شیر سرویس با زاویه ارگونومیک ۴۵ درجه طراحی شده تا در کندانسورهایی با فضای محصور یا خروجی شیب‌دار، امکان دسترسی آسان به پورت شارژ و بستن مهره فلر بدون گیر کردن آچار به قاب دستگاه را فراهم کند. دارای پکینگ تفلون صنعتی PTFE، دنباله لوله مسی مرغوب جهت جوشکاری آسان و مقاومت کامل در برابر گازهای پرفشار R410A و R32.
ناموجود
شیر سرویس کولر اسپلیت سایز 3/8 اینچ کج (زاویه 45 درجه)
در فرایند نصب و تعمیرات یونیت خارجی (کندانسور) سیستم‌های تهویه مطبوع، یکی از بزرگترین چالش‌های تکنسین‌ها کمبود فضا برای چرخش آچار فلر و اتصال شیلنگ‌های گیج منیفولد است. در بسیاری از برندهای مطرح کولر اسپلیت، لوله‌کشی خروجی کندانسور نه کاملاً مستقیم (۱۸۰ درجه) و نه کاملاً عمود (۹۰ درجه) طراحی شده است؛ بلکه با شیب ملایم به سمت بیرون هدایت می‌شود. استفاده از شیر نامناسب در این پلتفرم‌ها، لوله مسی را دچار خمش اضافی و دفرمه شدن می‌کند. شیر سرویس ۳/۸ اینچ کج (۴۵ درجه) راهکار مهندسی دقیق برای عبور آسان مبرد و دسترسی بی‌نقص به محل اتصال است.
سایز 3/8 اینچ (9.52 میلی‌متر – مشهور به لوله ۳) بسته به طراحی مدار تبرید، در سیستم‌های ظرفیت پایین به عنوان خط مکش (برگشت) و در دستگاه‌های با ظرفیت بالاتر به عنوان خط مایع (رفت) استفاده می‌شود. بدنه این شیر از آلیاژ برنج فورج فشرده تولید شده که ساختاری همگن و عاری از مک و حفره‌های هوایی دارد؛ ویژگی مهمی که از ایجاد ریزنشتی‌های مزمن در فشار بالای مبردهای نسل جدید (R410A و R32) جلوگیری می‌کند.
ویژگی‌ها و مزایای برجسته شیر سرویس ۳/۸ کج (۴۵ درجه):
- زاویه ارگونومیک ۴۵ درجه: تسهیل فوق‌العاده در بستن مهره فلر و باز/بست درپوش پورت شارژ بدون برخورد آچار با بدنه فلزی و سینی کندانسور.
- مقاومت بی‌نظیر در برابر فشار بالا: ریخته‌گری فورج گرم با پایداری استاتیکی بالا برای تحمل فشارهای کاری تا ۴۵ بار بدون ریسک شکستگی یا دفرمه شدن رزوه.
- آب‌بندی پیشرفته با رینگ‌های تفلونی (PTFE): مقاوم در برابر تخریب ناشی از روغن‌های مصنوعی پلی‌ال‌استر (POE) و آلکیل‌بنزن در سیستم‌های اینورتر و معمولی.
- پورت شارژ استاندارد والودار (Schrader Port 1/4): مناسب برای اتصال مستقیم شیلنگ منیفولد گیج، کپسول شارژ گاز و پمپ وکیوم، مجهز به سوزن استاندارد و درپوش واشردار.
- پایه فلنجی با جای پیچ استاندارد: تثبیت محکم به شاسی دستگاه جهت مهار تنش‌های پیچشی حین باز و بسته کردن با آچار بکس یا آچار فرانسه.
دستورالعمل حیاتی جوشکاری و نگهداری
دمای شعله هنگام جوشکاری لوله برنجی/مسی به مدار مبرد بسیار فراتر از آستانه تحمل قطعات داخلی شیر سرویس است. برای جلوگیری از سوختن تفلون مغزی و خرابی اورینگ‌ها، رعایت نکات زیر اکیداً توصیه می‌شود:
- پیش از شروع جوشکاری، سوزن پورت شارژ را حتماً با استفاده از سوزن‌بازکن استاندارد خارج کنید.
- مغزی آلن شیر سرویس را کاملاً تا انتها باز (حالت Backseat) نگه دارید.
- بدنه برنجی شیر را کاملاً با دستمال نخی آغشته به آب خنک بپوشانید و حین جوشکاری مراقب باشید حرارت مستقیم به سمت بدنه هدایت نشود.
- برای بستن مهره فلر، همیشه از آچار دوم به عنوان نگهدارنده استفاده کنید تا به پایه‌های فلنجی و جوش پشت شیر فشار وارد نشود.
تضمین کیفیت تراش رزوه‌ها و خلوص آلیاژ برنج را با قطعات ارائه‌شده در مرجع تخصصی BandariCool.ir تجربه کنید.
جدول مشخصات فنی قطعه
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| نام محصول | شیر سرویس کولر گازی اسپلیت (Service Valve) |
| نوع طراحی بدنه | کج / مایل (زاویه ۴۵ درجه) |
| سایز لوله و مهره فلر | 3/8 اینچ (معادل 9.52 میلی‌متر – لوله نمره 3) |
| سایز پورت سرویس / سوزن شارژ | 1/4 اینچ SAE استاندارد مجهز به درپوش برنجی اورینگ‌دار |
| متریال ساخت بدنه | برنج فورج سنگین با آلیاژ تقویت‌شده (Forged Brass) |
| متریال لوله خروجی | مس خالص بدون درز (Seamless Copper Tube) |
| سیستم آب‌بندی داخلی | واشر تفلون نسوز PTFE + اورینگ‌های الاستومری مقاوم به مبرد |
| فشار کاری مجاز | تا ۴۵ بار (مناسب مبردهای R410A, R32, R22, R407C) |
| نوع مکانیزم قطع و وصل | شیر مغزی داخلی با نشیمنگاه پیچ آلن (دو وضعیته) |
| وزن | 400 کیلوگرم |
|---|---|
| ابعاد | 25 × 20 × 20 سانتیمتر |
